NO2MW-XP
opticalCON DRAGONFLYは、従来の一般的なハイブリッドカメラ信号伝送システムよりも堅牢で信頼性が高く、保守が容易です。ファイバーレンズと融着接続に基づく技術により、最小限の損失で非常に堅牢な信号伝送を実現します。

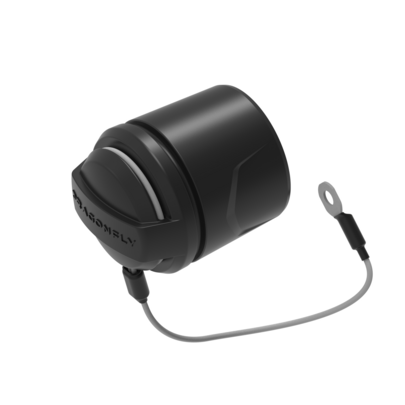

光学接続部分はレンズとシーリングカバー（オプション）により、汚れや埃に強くなっています。
レセプタクルコネクタはフィードスルーとして機能し、背面にXB2パッチケーブルを接続することで容易にインストール可能です。
レセプタクルのカットアウトは放送業界で世界的に標準となっているコネクターと同じですので既にお使いのカメラシステムにも簡単に導入できます。
Features & Benefits

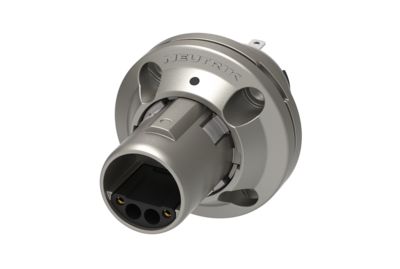

opticalCON DRAGONFLY オスレセプタクルコネクター
・埃の多い屋内や屋外（中継車）のカメラ接続（SMPTE）に最適
・堅牢で汚れに強いハイブリッド接続システム
（エアダスターもしくは水による容易なクリーニングが可能）
・ユニークで低損失（0.6dB）なレンズシステムにより多少の埃が付着した状態でも通信可能
・光学式レンズ非接触コンタクト×2（MPOカットのXB2パッチコード）
・信号用メタルコンタクト×2
・電源用メタルコンタクト×2
・グランドコンタクト×1
・フィードスルーを採用する為インストールやリペアが容易
・保護等級：IP68（SCXP-M使用時）
Downloads
st-no2mw-xp
pdf - 209.16 KB
st-no2mw-xp
dxf - 1.69 MB
d-no2mw-xp
stp - 2.97 MB
BDA 567 - opticalCON DRAGONFLY Chassis Connector - Handling Instruction
pdf - 1.74 MB
DRAGONFLY Business Case - Sales Comparison
vnd.openxmlformats-officedocument.spreadsheetml.sheet - 38.58 KB
NTP11 V2 - opticalCON DRAGONFLY
pdf - 2.28 MB
NEUTRIK_DRAGONFLY-brochure-NF25V8-202206
pdf - 1.85 MB
Declaration of Conformity CE
pdf - 408.38 KB
UKCA Declaration of Conformity _DRAGONFLY
pdf - 216.22 KB
BDA 599 V1 - opticalCON DRAGONFLY Contact Crimping
pdf - 310.34 KB
BDA 569 V2 - opticalCON DRAGONFLY - Chassis Sealing KIT
pdf - 22.89 MB
Technical Information
| Product | |
|---|---|
| Title | NO2MW-XP |
| Gender | male |
| Electrical | |
|---|---|
| Contact resistance | < 7 mΩ |
| Insulation resistance | > 10 GΩ (initial) |
| Mains | 240V AC / 10A / 50Hz 120V AC / 10A / 60Hz 300V DC / 7A |
| Sense | 42V AC peak / 1-3A / ≤1kHz 60V DC / 1-3A |
| Mechanical | |
|---|---|
| Insertion force | < 45 N |
| Withdrawal force | < 45 N |
| Lifetime (typ.) | 10'000 mating cycles |
| Locking force | 900 N |
| Locking device | Push-Pull |
| Mounting direction | Front mounting |
| Chassis shape | Common standard Broadcast cut-out |
| Wiresize (power) | max. 16 AWG |
| Wiresize (sense) | max. 24 AWG |
| Material | |
|---|---|
| Contacts | Brass |
| Insert | Polyetherimide and Polycarbonate (PEI+PC) |
| Shell | Zinc diecast and Polyoxymethylen |
| Shell plating | Nickel |
| Environmental | |
|---|---|
| Temperature range | -40 °C to +75 °C |
| Optical | |
|---|---|
| Insertion loss | Typ. 0.6 dB per connection / Max. 1.0 dB per connection |
| Optical connector | XB2 Feedthrough |
