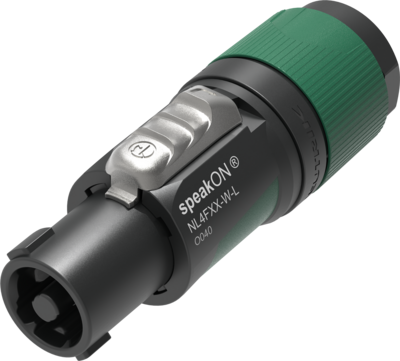

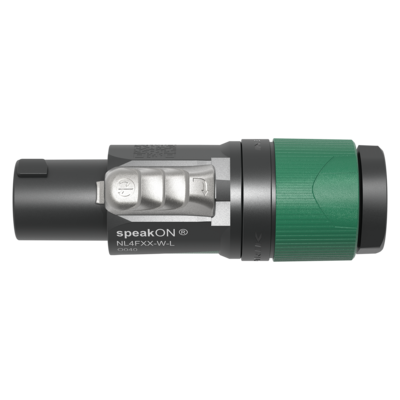

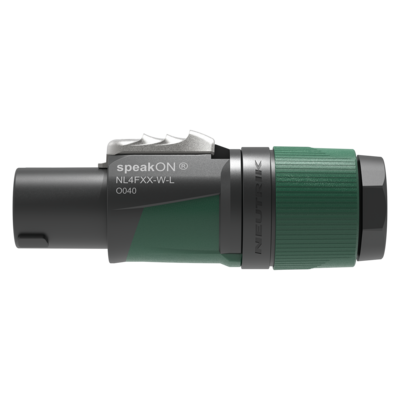

NL4FXX-W-L
ラウドスピーカー用ケーブルコネクター speakON FXXシリーズ 4芯（対応ケーブル径10～16mm）
speakON（スピコン）は弊社独自の発想により開発されたプロ用音響機器のスピーカー・パワーアンプ接続用の世界標準コネクターです。
FXXシリーズはspeakONのスタンダードラインであったSPXシリーズの後継にあたり、多くの点でさらなる進化を遂げました。
製品の特長
- 定格電流 最大37A rms
- ノイトリック独自構造のブッシングとストレインリリーフにより直径10mmから16mmのケーブルに対応
- IEC 61984認証品（製品安全規格IEC 62368-1に準拠した機器のコンポーネントとして使用可能）
- 世界で認められたノイトリック品質で製造された高信頼性と堅牢性
- ブッシングを締めるだけでストレインリリーフがインサートに固定される為組み立てが容易
- 容易で信頼性の高いツイストロックシステム
- 人間工学に基づいたデザインでハウジングの一部に滑りにくい素材を使用
- ブッシングの一部が空転する仕様によりキンクを防止可能
※ 本製品はAC電源または電源供給用コネクタとして使用することを意図して設計していません。
※ アッセンブルにはHTLACB、HTLACA、トルクレンチ（27mmソケット・2.5 Nm対応のもの）、トルクスドライバー（T8）が必要となります。詳しくはアッセンブル動画をご確認下さい。
ダウンロード
NL4FXX-W-L
stp - 5.84 MB
NL4FXX-W-L
pdf - 641.97 KB
NL4FXX-W-L
dxf - 3.32 MB
BDA 638 V4 - speakON NL2FXX-W-x & NL4FXX-W-x
pdf - 5.33 MB
Certificate_CB_DE1-66864-A1
pdf - 102.66 KB
Certificate_UL_UL-CA-2237189-0 (2022-10-06)
pdf - 211.3 KB
Certificate_UL_UL-US-2238584-0 (2022-10-06)
pdf - 213.02 KB
Certificate_ENEC_40052110 (2024-06-11)
pdf - 307.3 KB
Certificate ETL_104216254ATL-001A_240425_ATM (2024-04-25)
pdf - 117.47 KB
speakON PR_発売案内
pdf - 146.35 KB
Technical Information
| Product | |
|---|---|
| Title | NL4FXX-W-L |
| Connector series | speakON 4 pole |
| Electrical | |
|---|---|
| Contact resistance | ≤ 2 mΩ |
| Dielectric strength | 2.8 kVac |
| Insulation resistance | > 10 GΩ (initially) |
| Number of electrical contacts | 4 |
| Rating Europe | IEC 61984: 37 A 250 V AC |
| Rating USA | UL1977: 35 A 250 V AC |
| Rating Canada | CSA C22.2 No.182.3: 24 A 250 V AC |
| Attention | This product is strictly not intended for use as an AC or DC power supply connector! CAUTION: NOT FOR INTERRUPTING CURRENT |
| Mechanical | |
|---|---|
| Cable O.D. | 10 - 16 mm |
| Lifetime | typically 5’000 mating cycles |
| Wiresize (mm²) | 1.5 – 4 mm² |
| Wiresize (AWG) | 17 – 11 AWG |
| Locking device | Twist lock |
| Termination | screw type terminals |
| Material | |
|---|---|
| Contact plating | Ag |
| Contacts | Copper Alloy |
| Insert | Polyamide (PA6.6) |
| Locking element | Zinc diecast |
| Shell | Polyamide (PA6) / TPE |
| Strain relief | Polyketone |
| Bushing | Polypropylene / TPE |
| Environmental | |
|---|---|
| Temperature range | -33 °C to +80 °C |
| Protection class | IP20 |
| Flammability acc. to UL94 | V-0 |
アクセサリー
audio

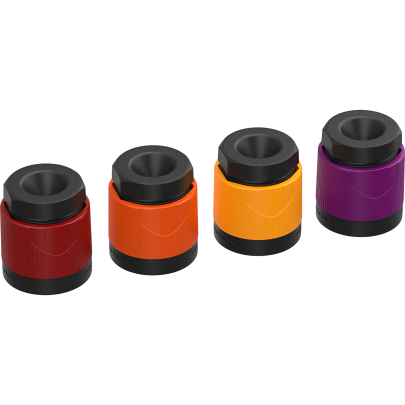

XXS-* and XXL-*
Colored bushing for speakON NL4FXX-W* and NL2FXX-W-S. This Products are only to use with Neutrik speakON from the FXX series.
HTLACB
Hand tool for tightening the bushing of the powerCON TRUE1 TOP, FXX and speakON FXX series
HTLACA
Hand tool for tightening the bushing of the powerCON TRUE1 TOP, FXX and speakON FXX series
