NL2FXX-W-S--view-45-degree NL2FXX-W-S--view-top NL2FXX-W-S--view-front

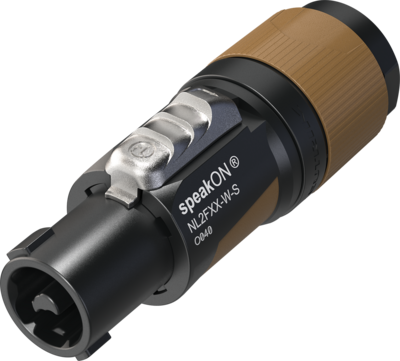

NL2FXX-W-S--view-45-degree

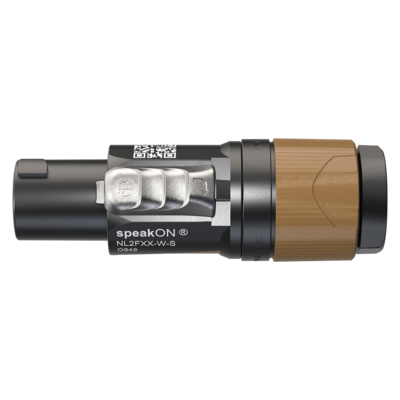

NL2FXX-W-S--view-top

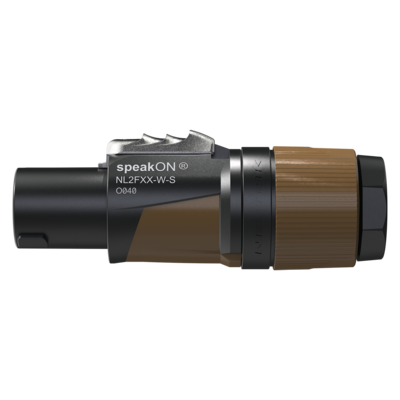

NL2FXX-W-S--view-front
1/3
neutrik-jp / 製品情報 / speakON® Loudspeaker Connectors / speakON® (スピコン) Cable コネクター / FXXシリーズ / NL2FXX-W-S

NL2FXX-W-S

Download Data Sheet

ラウドスピーカー用ケーブルコネクター speakON  FXXシリーズ 2芯(対応ケーブル径6~12mm)

speakON(スピコン)は弊社独自の発想により開発されたプロ用音響機器のスピーカー・パワーアンプ接続用の世界標準コネクターです。
FXXシリーズはspeakONのスタンダードラインであったSPXシリーズの後継にあたり、多くの点でさらなる進化を遂げました。

製品の特長
  • 定格電流 最大37A rms
  • ノイトリック独自構造のブッシングとストレインリリーフにより直径6mmから12mmのケーブルに対応
  • IEC 61984認証品(製品安全規格IEC 62368-1に準拠した機器のコンポーネントとして使用可能)
  • 世界で認められたノイトリック品質で製造された高信頼性と堅牢性
  • ブッシングを締めるだけでストレインリリーフがインサートに固定される為組み立てが容易
  • 容易で信頼性の高いツイストロックシステム
  • 人間工学に基づいたデザインでハウジングの一部に滑りにくい素材を使用
  • ブッシングの一部が空転する仕様によりキンクを防止可能

※ 本製品はAC電源または電源供給用コネクタとして使用することを意図して設計していません。
※ アッセンブルにはHTLACB、HTLACA、トルクレンチ(27mmソケット・2.5 Nm対応のもの)、トルクスドライバー(T8)が必要となります。詳しくはアッセンブル動画をご確認下さい。

ダウンロード
NL2FXX-W-S
stp - 5.7 MB
NL2FXX-W-S
pdf - 658.92 KB
NL2FXX-W-S
dxf - 3.42 MB
BDA 638 V4 - speakON NL2FXX-W-x & NL4FXX-W-x
pdf - 5.33 MB
Certificate_CB_DE1-66864-A1
pdf - 102.66 KB
Certificate_UL_UL-CA-2237189-0 (2022-10-06)
pdf - 211.3 KB
Certificate_UL_UL-US-2238584-0 (2022-10-06)
pdf - 213.02 KB
Certificate_ENEC_40052110 (2024-06-11)
pdf - 307.3 KB
Certificate ETL_104216254ATL-001A_240425_ATM (2024-04-25)
pdf - 117.47 KB
speakON PR_発売案内
pdf - 146.35 KB

Technical Information

Product
Title NL2FXX-W-S
Connector series speakON 2-pole
Electrical
Connector series ≤ 2 mΩ
Dielectric strength 2.8 kVac
Insulation resistance > 10 GΩ (initially)
Number of electronical contacts 2
Rating Europe IEC 61984: 37 A 250 V AC
Rating USA UL1977: 35 A 250 V AC
Rating Canada CSA C22.2 No.182.3: 24 A 250 V AC
Attention This product is strictly not intended for use as an AC mains or power supply connector!
CAUTION: NOT FOR INTERRUPTING CURRENT
Mechanical
Cable O.D. 6 – 12 mm
Lifetime typically 5’000 mating cycles
Wiresize (mm) 1.5 – 4 mm²
Wiresize (AWG) 17 – 11 AWG
Locking device Twist lock
Termination screw type terminals
Material
Contact plating Ag
Contacts Copper Alloy
Insert Polyamide (PA6.6)
Locking element Zinc diecast
Shell Polyamide (PA6) / TPE
Strain relief Polyketone
Bushing Polypropylene / TPE
Environmental
Temperature range -33 °C to +80 °C
Protection class IP20
Flammability acc. to UL94 V-0
アクセサリー
audio

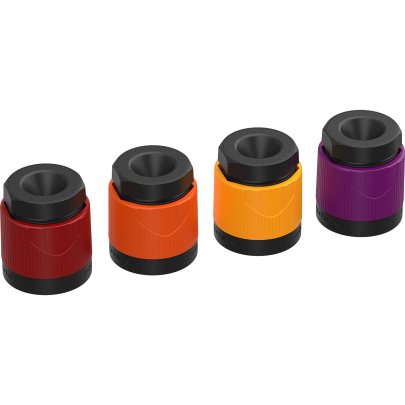

speakCON_XXS_persp front reihe_RGB_WEB.png
XXS-* and XXL-*

Colored bushing for speakON NL4FXX-W* and NL2FXX-W-S. This Products are only to use with Neutrik speakON from the FXX series.

HTLACA View 2.png
HTLACA

Hand tool for tightening the bushing of the powerCON TRUE1 TOP, FXX and speakON FXX series

HTLACB

Hand tool for tightening the bushing of the powerCON TRUE1 TOP, FXX and speakON FXX series

Assembly instruction video for speakON FXX
