opticalCON MTP® 24 ケーブル

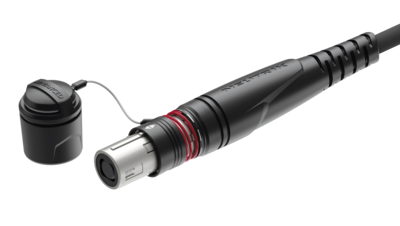

オプティカルコンMTP® ADVANCEDはMTP®コネクターを堅牢なハウジングに内包することで大容量通信を1本で実現します。オプティカルコンADVANCEDの特徴であるシーリングカバーシステムにより埃から光極を保護する為抜き差しの多い環境で安心して大容量通信をご利用頂けます。嵌合状態で保護等級IP65の防塵・防滴性能を持ちます。
Features & Benefits
- ケーブル内に防弾ベストにも使われるアラミド繊維を使用することで更なる堅牢性を実現
- 堅牢で埃に強い24芯光ファイバーケーブル
- 球面シャッターを採用することでメンテナンスの容易性を実現
- 嵌合状態で保護等級IP65に準拠した防塵・防滴性
- クリーニングが容易に可能(FOCD-STMの使用を推奨)
- 信頼と実績のプッシュプルロック機構
- マルチモード(PC)とシングルモード(APC)をご用意
Downloads
Strichzeichnung NO24_X-A
pdf - 186.97 KB
Strichzeichnung NO24_X-A
dxf - 4.76 MB
NDS16 - opticalCON MTP® 24 ADVANCED
pdf - 238.33 KB
ntp08---opticalcon-mtp24
pdf - 2.42 MB
opticalcon-mtp-24-tour-de-suisse-1
pdf - 287.31 KB
BDA 524 V2 - opticalCON MTP24 Verdrahtungsschema
pdf - 1.67 MB
3D Ansicht NO24_X-A
stp - 3.9 MB
NEUTRIK opticalCON Guide – NF05 V32 – 202506
pdf - 51.19 MB
Technical Information
| Product | |
|---|---|
| Title | opticalCON MTP® 24 Cable |
| Mechanical | |
|---|---|
| Cable retention | > 500 N |
| Insertion force | < 45 N |
| Withdrawal force | < 45 N |
| Lifetime (typ.) | 2'500 mating cycles |
| Wiresize | |
| Locking device | Push-Pull |
| Material | |
|---|---|
| Boot | Rubber (EPDM) |
| Bushing | ZnAl4Cu1 |
| Insert | Polyamide (PA 6, PBT 30 % GR, PBT 50 % GR) |
| Shell | Zinc diecast (ZnAl4Cu1) |
| Shell plating | Black chromium |
| Strain relief | Brass (CuZn39Pb3) + PU, Ni |
| Environmental | |
|---|---|
| Temperature range | -40 °C to +75 °C |
| Protection class | in mated condition IP65 |
| Optical | |
|---|---|
| Insertion loss | < 0.9 dB |
| Optical connector | MTP® ELITE female |
| Optical wiring | Method A |
| Mobile cable | |
|---|---|
| Colour | black, matte |
| Core diameter | Singlemode 9 µm, Multimode 50 µm OM3 |
| Cladding diameter | 125 µm |
| Comment | PUR |
| minimal bending radius | 8.2 cm |
| Number of fibers | 24 |
| Cable retention | Aramid yarn |
| Weigth | 43 kg/km |
| Overall diameter | 7 mm |
Accessories
CAS-FOCD-ADV
opticalCON（オプティカルコン） セルフクリーニングキット
audio
CAS-FOMD
光ファイバー測定用キット
audio

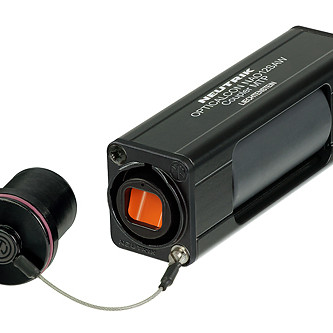

opticalCON® Coupler
NOR-*
ケーブルコネクター識別用カラーリング
SCNO*X-A
Rubber coated pollutant-protection cover for opticalCON cable connectors including front housing.
FOPS-SINGLE
The pulling sock simplifies the installation at a pulling force
FOCD-DCM
オプティカルコンMTP®用 ドライクリーナー
FOCD-STM
オプティカルコンMTP向けクリーニングツール

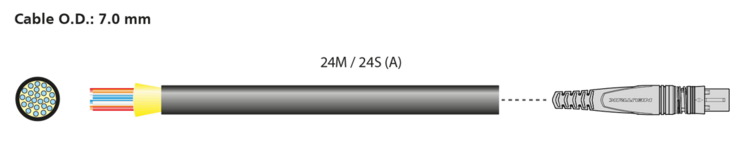

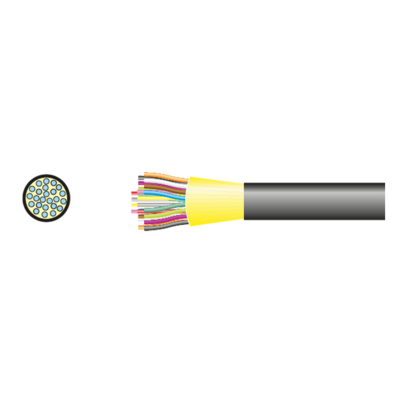

Cable cross section
