opticalCON DRAGONFLY connectors xb2

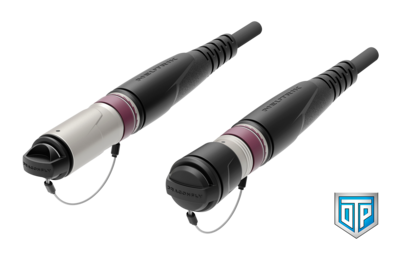

opticalCON DRAGONFLY connectors

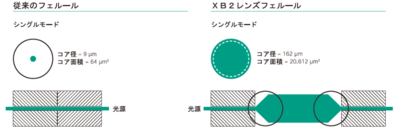

xb2
1/2
neutrik-jp / 製品情報 / opticalCON® Fiber Optic Connection System / opticalCON® DRAGONFLY / opticalCON® DRAGONFLY Cable / opticalCON DRAGONFLYケーブルメス-オス

opticalCON DRAGONFLYケーブルメス-オス

Download Data Sheet

レンズ付きシングルモードフェルール2個と銅ピン4個を備えた組み立て済みのメスオスSMPTEケーブル。

opticalCON DRAGONFLY(オプティカルコン ドラゴンフライ)は従来の一般的なハイブリッドカメラ信号伝送システムよりも堅牢で信頼性が高く、保守が容易です。特許取得済みのXB2テクノロジーを採用したファイバーレンズにより、最小限の損失で非常に堅牢な信号伝送を実現します。 光学接続部分はレンズとシーリングカバー(オプション)により、汚れや埃に強くなっています。

Features & Benefits

・埃の多い屋内や屋外(中継車)のカメラ接続(SMPTE)に最適
・堅牢で汚れに強いハイブリッド接続システム
(エアダスターもしくは水による容易なクリーニングが可能)
・ユニークで低損失(0.6dB)なレンズシステムにより多少の埃が付着した状態でも通信可能
・光学式レンズ非接触コンタクト×2
・信号用メタルコンタクト×2
・電源用メタルコンタクト×2
・グランドコンタクト×1
・対応レセプタクル
オス:NO2MW-XP
メス:NO2FW-XP

IBC2019での製品紹介動画をこちらからご覧下さい。

Downloads
st-no2sfx-xp
dxf - 655.78 KB
d-no2sfx-xp
stp - 8.45 MB
st-no2smx-xp
dxf - 596.21 KB
d-no2smx-xp
stp - 4.56 MB
NTP11 V2 - opticalCON DRAGONFLY
pdf - 2.28 MB
NEUTRIK_DRAGONFLY_Application Instruction 202206
pdf - 2.79 MB
Certificate_CB_SE-108042M1
pdf - 68.9 KB
Declaration of Conformity CE
pdf - 408.38 KB
UKCA Declaration of Conformity _DRAGONFLY
pdf - 216.22 KB

Technical Information

Product
Title NKO2S-XP-0-*
Gender male/female
Electrical
Contact resistance < 7 mΩ
Insulation resistance > 10 GΩ (initial)
Mains 240V AC / 10A / 50Hz
120V AC / 10A / 60Hz
300V DC / 7A
Sense 42V AC peak / 1-3A / ≤1kHz
60V DC / 1-3A
Mechanical
Cable retention 500 N
Insertion force < 45 N
Withdrawal force < 45 N
Lifetime (typ.) 10'000 mating cycles
Wiresize Power 4 x 20 AWG
Wiresize Sense 2 x 24 AWG
Locking device Push-Pull
Material
Boot Rubber (EPDM)
Bushing Zinc diecast (ZnAl4Cu1)
Contacts Brass
Insert Polyetherimide and Polycarbonate (PEI+PC)
Shell Zinc diecast and Polyoxmethylen
Shell plating Nickel
Strain relief Brass
Environmental
Flammability UL94 V-0
Protection Class IP68 , UL50E enclosure type 4 (mated with sealing KIT SCXP-*)
Certification according to IEC 61984:2009
IEC 60529
UL 1977 :2019
CSA C22.2 No. 182.3 :2016
UL50E Type 4
Salt spray test Evaluated according to UL50E
UV Test Evaluated according to UL50E
Optical
Insertion loss Typ. 0.6 dB per connection / Max. 1.0 dB per connection
Optical connector XB2 Feedthrough

Cable cross section

DRAGONFLY - Cabledrowing

Packaging options and max. cable length

opticalCON-DRUM-Packagin---013456
Available camera systems

SONY: HDC, HSC (discontinued), HXC (discontinued)
GRASS VALLEY: LDX82, LDX85N, LDX100/150, LDX86, LDX86N
MULTIDYNE: SILVERBACK V Camera Adaptor
IKEGAMI: UHK-430/CCU-430, UHK-X700/BSX-100
