NLT8FXX
speakON（スピコン）STXXシリーズは、過酷な環境下での使用を想定して特別に設計されたスピーカー・パワーアンプ接続用コネクターSTXシリーズから難燃性高めIEC 62368-1準拠したシリーズです。金属ハウジングと内部のガスケットにより高耐久性を持ち、4ピンでIP54、8ピンでIP50の保護等級に適合しています。また、ケーブルコネクターはオス－メスによる直接の延長が可能、レセプタクルコネクターのパネル取り付けサイズはEP互換です。
製品の特長

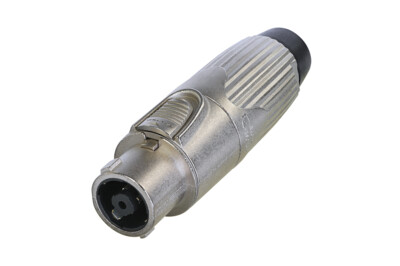

スピーカー用メス型ケーブルコネクター speakON STXシリーズ シルバー 8ピン
- IEC 61984 認証, IEC 6238-1 準拠
- 定格電流 30Arms対応
- 過酷な環境に対応するために設計された、非常に堅牢なメタルハウジング
- 精密なクイックロックシステムを採用
- 最大電線サイズ：6㎜²、10AWG
- 嵌合時に保護等級IP50を実現
Downloads
Technical Information
| Product | |
|---|---|
| Title | NLT8FXX |
| Gender | female |
| Electrical | |
|---|---|
| Contact resistance | < 2 mΩ |
| Dielectric strength | 1.5 kVac |
| Insulation resistance | > 0.1 GΩ (after dampheat) |
| Rated current per contact | 30 A rms continuous (acc. to IEC 61984) |
| Rated voltage | 250 V ac |
| Attention | speakON is NOT to be used as an mains or power supply connector (AC / DC)! |
| Mechanical | |
|---|---|
| Cable O.D. | 8 - 20 mm |
| Cable retention | ≥ 220 N (subject to cable O.D. and material) |
| Lifetime | > 5000 mating cycles |
| Wiresize | 1.5 mm² - 6 mm² |
| Wiresize | 10 AWG |
| Termination | Solder contacts |
| Locking device | Quick Lock (latch) |
| Material | |
|---|---|
| Contact plating | Ag |
| Contacts | Copper Alloy |
| Shell | Zinc diecast, Nickel plated |
| Insert | Polyamide (PA 6.6) |
| Locking element | Zinc diecast |
| Strain relief | Polyacetal (POM) |
| Environmental | |
|---|---|
| Temperature range | -30 °C to +80 °C |
| Flammability | UL 94 V-0 |
| Protection class | IP 50 (mated condition) |
| Solderability | Complies with IEC 68-2-20 |
