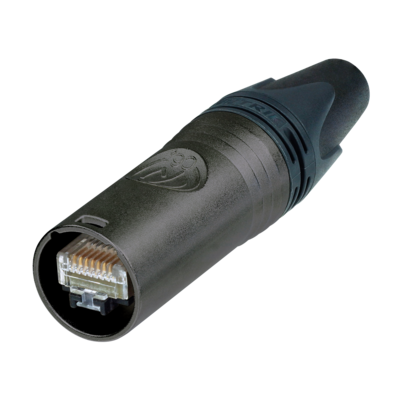

NE8MX6-B-T
etherCON（イーサコン）は、弊社オリジナルデザインのRJ45コネクターです。
これからのネットワーク時代の高信頼性データ伝送アプリケーション に最適です。
XLRタイプコネクターと同様にラッチロック機構を持ち、ヘビーデューティーな用途に対応します。
CAT5・CAT6シリーズとは別に10ギ ガビットイーサネット、カテゴリ6A対応のCAT6Aシリーズが新たにラインナップに加わりました。（全てSTPケーブルに対応）
Features & Benefits
RJ45コネクター イーサコンケーブル CAT6Aシリーズ
・ご好評のラッチロック構造を採用
・CAT6A対応（ISO/IEC 11801、TIA/EIA 568-C.2準拠）
・PoE++（Power over Ethernet）対応（IEEE802.3bt Type4準拠）
・モジュラープラグ付属
・嵌合時は保護等級IP65を発揮（NE8FDX-P6-W、NE8FDX-Y6-Wと組み合わせた場合のみ）
・ハウジング：黒クロームメッキ
・対応ケーブル径：Ф7.0～9.5mm
・対応ケーブル芯線絶縁体径：Ф0.85～1.10mm
・対応ワイヤゲージ：AWG26/1～AWG24/1（solid） またはAWG27/7～AWG24/7（stranded）
・弊社イーサコンCAT5シリーズと互換あり
※ケーブルは付属しません
※ケーブルが適合しない場合、接触不良が発生する可能性があります。 ご使用ケーブルの仕様をよくお確かめください。
Downloads
Technical Information
| Product | |
|---|---|
| Title | NE8MX6-B-T |
| Connection Type | etherCON |
| Gender | male |
| Electrical | |
|---|---|
| Dielectric strength | 1 kVdc |
| Insulation resistance | > 0.5 GΩ |
| Rated current per contact | 1.5 A |
| Transmission performance | CAT6A, acc. TIA/EIA rating CAT6A, acc. IEC/ISO/EN rating |
| Power over Ethernet | PoE++ acc. IEEE 802.3bt |
| Mechanical | |
|---|---|
| Cable O.D. | 7.0 mm - 9.5 mm |
| Lifetime | > 1000 mating cycles |
| Wiresize | AWG26/1 - AWG24/1 (solid) |
| AWG27/7 - AWG24/7 (stranded) | |
| Locking device | Latch lock |
| Insulation diameter | 0.85 - 1.1 mm |
| Material | |
|---|---|
| Bushing | PA / PU |
| Contact plating | Au |
| Shell | Zinc diecast (ZnAl4Cu1) |
| Shell coating | Black KTL |
| Strain relief | POM |
| Environmental | |
|---|---|
| Protection class | IP 65 (in combination with NE8FDX-*6-W) |
| Temperature range | -40 °C to +70 °C |
