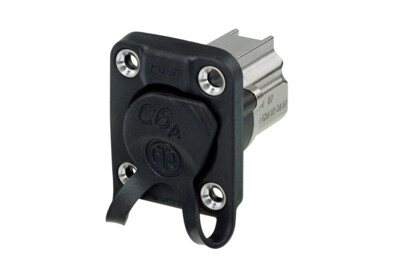

NE8FDX-P6-W

Download Data Sheet

etherCON（イーサコン）は、弊社オリジナルデザインのRJ45コネクターです。

これからのネットワーク時代の高信頼性データ伝送アプリケーションに最適です。

XLRタイプコネクターと同様にラッチロック機構を持ち、ヘビーデューティーな用途に対応します。

CAT5・CAT6シリーズとは別に10ギガビットイーサネット、カテゴリ6A対応のCAT6Aシリーズが新たにラインナップに加わりました。

Features & Benefits

RJ45コネクター　イーサコンレセプタクル　CAT6Aシリーズ

・ご好評のラッチロック構造を採用
・CAT6e / Class EA according to TIA/EIA 568C and ISO/IEC 11801
・PoE type 4 class 8 (100W) acc. IEEE 802.3bt
・フィードスルータイプ
・対応ケーブルコネクター（NE8MX6*）との嵌合時、当製品付属の蓋装着時に保護等級IP65を発揮
・弊社イーサコンCAT5シリーズと互換あり
・フルメタルボディにより万全のノイズ対策を実現
・DLX取り付けサイズに対応

※イーサコンCAT6シリーズとの互換はございません

ダウンロード

bda-442-2---ethercon-c6a---ip-65-chassis-connector

pdf - 688.11 KB

Technical Information

Product
Title	NE8FDX-P6-W
Gender	female

Electrical
Dielectric strength	1 kVdc
Insulation resistance	> 0.5 GΩ
Rated current per contact	1.5 A
Rated voltage	≤ 57 V
Transmission performance	CAT6A acc. to TIA/EIA 568C channel specifications CLASS EA acc. to ISO/IEC 11801 channel specifications
Power over Ethernet	PoE type 4 class 8 (100W) acc. IEEE 802.3bt

Mechanical
Lifetime	> 1000 mating cycles
Wiresize
Wiring	Feedthrough
Locking device	Latch lock
Mounting direction	Front mounting

Material
Contact plating	Au
Gasket	Rubber (EPDM)
Shell	Zinc diecast (ZnAl4Cu1)
Locking element plating	Nickel

Environmental
Flammability	UL 94 V-0 EN 45545 R26
Protection class	IP 65
Temperature range	-40 °C to + 70 °C
Standard compliance	ISO/IEC 11801-1 Ed. 1.0 (2017-11) IEC 60603-7-3 Ed.2.0 (2010-04) IEC 60512-99-002 Ed.2.0 (2022-01) IEC 60512-9-3 (2011-06) EN 45545-2:2020+A1:2023 (R26, clause 4.2, clause 4.3.2)
