NE8FAV-SD
etherCON（イーサコン）Aシリーズは、弊社製CAT5シリーズケーブルコネクター（NE8MC*）に対応したプラスチックリングタイプのRJ45レセプタクルコネクターです。
ネットワーク時代の高信頼性データ転送アプリケーションに最適です。
XLRタイプコネクターと同様にラッチロック機構を持ち、ヘビーデューティーな用途に対応します。

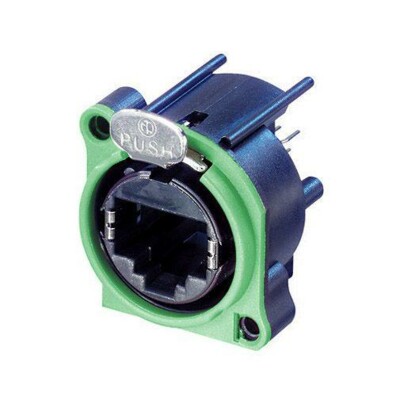

注）写真はアクセサリーのACRF-5（緑）を装着した状態のものです。黒色での販売となりますのでご注意下さい。
Features & Benefits
RJ45コネクター イーサコンレセプタクル Aシリーズ 垂直基板取付用 基板ねじ固定モデル
・カテゴリー5対応
・弊社製CAT5シリーズコネクター（NE8MC*）、RJ45に準拠したコネクターに対応
・省スペースタイプ
・基板とレセプタクルを固定する追加スクリュードーム付（固定ねじ含む）
Technical Information
| Product | |
|---|---|
| Title | NE8FAV-SD |
| Gender | female |
| Electrical | |
|---|---|
| Contact resistance | < 50 mΩ |
| Dielectric strength | 1 kVdc |
| Frequencyrange | 1 - 100 MHz |
| Insulation resistance | > 0.5 GΩ |
| Rated current per contact | 1,5 A |
| Rated voltage | ≤ 57 V |
| Transmission performance | CAT5e acc. to TIA/EIA 568C channel specifications CLASS D acc. to ISO/IEC 11801 channel specifications |
| Power over Ethernet | PoE type 4 class 8 (100W) acc. IEEE 802.3bt |
| Mechanical | |
|---|---|
| Insertion force | ≤ 20 N |
| Withdrawal force | ≤ 20 N |
| Lifetime | > 1000 mating cycles |
| Panel thickness | max. 3 mm 0.12' |
| Wiresize | |
| Wiring | Vertical PCB mount with additional screw domes |
| Locking device | Latch lock |
| Mounting direction | Rear mounting |
| Chassis shape | A |
| Mounting | A-Screw |
| Material | |
|---|---|
| Contact plating | 0.2 µm Au over Ni plating |
| Contacts | Bronze (CuSn8) |
| Insert | PBTP 15 % GR |
| Shell | PBTP 15 % GR |
| Locking element plating | Nickel |
| Environmental | |
|---|---|
| Flammability | UL 94 V-0 |
| Solderability | Complies with IEC 68-2-20 |
| Temperature range | -30 °C to +80 °C |
| Standard compliance | ISO/IEC 11801-1 Ed. 1.0 (2017-11) IEC 60603-7-3 Ed.2.0 (2010-04) IEC 60512-99-002 Ed.2.0 (2022-01) IEC 60512-9-3 (2011-06) |
