NC4FD-LX
フルメタルハウジングを使用した高信頼性レセプタクルコネクター「ＤＬシリーズ」がさらに性能を高め「ＤＬＸシリーズ」へと生まれ変わりました。
より確かな接地を実現するための「２点接地仕様」を採用。また新設計のハウジングは特にＲＦノイズへの対策に向けられ、総合的に対ノイズ性能を飛躍的に改善。
次世代の幅広いアプリケーションに対応します。
Features & Benefits

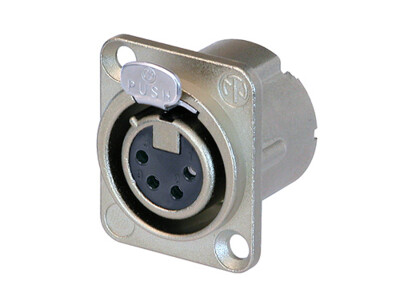

XLRタイプメス型4ピンレセプタクルコネクター DLXシリーズ シルバー
・コンタクト：銀メッキ
・ハウジング：ニッケルメッキ
Downloads
Technical Information
| Product | |
|---|---|
| Title | NC4FD-LX |
| Connection Type | XLR |
| Gender | female |
| Electrical | |
|---|---|
| Capacitance between contacts | ≤ 7 pF |
| Contact resistance | ≤ 5 mΩ |
| Dielectric strength | 1,5 kVdc |
| Insulation resistance | > 10 GΩ (initial) |
| Rated current per contact | 10 A |
| Rated voltage | < 50 V |
| Mechanical | |
|---|---|
| Insertion force | ≤ 20 N |
| Withdrawal force | ≤ 20 N |
| Lifetime | > 1000 mating cycles |
| Wiresize | max. 1.5 mm² |
| Wiresize | max. 16 AWG |
| Wiring | Solder contacts |
| Locking device | Latch lock |
| Chassis shape | D |
| Material | |
|---|---|
| Contact plating | 2 µm Ag |
| Contacts | Brass (CuZn39Pb3) |
| Insert | PA66 |
| Locking element | Steel Ck67 |
| Locking element plating | Nickel |
| Shell | Zinc diecast (ZnAl4Cu1) |
| Shell plating | Nickel |
| Environmental | |
|---|---|
| Flammability | UL 94 V-0 |
| Standard compliance | IEC 61076-2-103 |
| Protection class | IP 40 |
| Solderability | Complies with IEC 68-2-20 |
| Temperature range | -30 °C to +80 °C |
