1/2

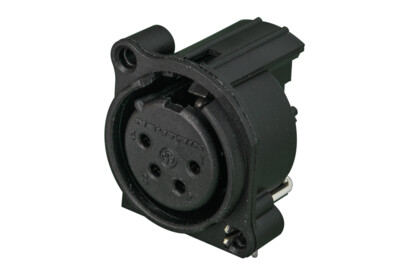

NC4FAH-0
Aシリーズは最も軽量（当社比）、コンパクトな基板取り付け型のコネクターです。
バリエーションが豊富で、基板取り付け方向、グランド端子の接地、ラッチロックの有無の組合せにより、取り付け条件を自由に選択できます。
また、並べて使用する際の取り付け間隔はわずか23mm（水平・垂直基板用の場合）なため高密度な実装が可能です。
コンタクトには金メッキを標準装備しています。
Features & Benefits
XLRタイプメス型4ピンレセプタクルコネクター Aシリーズ 水平基板用
・コンタクト：金メッキ
・ラッチロック：無し（リテンションスプリング付き）
・シャーシ、シェルグランド端子：単独端子
・取り付け推奨ネジ：A-SCREW-1-8（φ2.9×8mmタップネジ）
・取り付け可能間隔：23.0mm
Downloads
Technical Information
| Product | |
|---|---|
| Title | NC4FAH-0 |
| Connection Type | XLR |
| Gender | female |
| Electrical | |
|---|---|
| Capacitance between contacts | ≤ 7 pF |
| Contact resistance | ≤ 6 mΩ |
| Dielectric strength | 1,5 kVdc |
| Insulation resistance | > 10 GΩ (initial) |
| Rated current per contact | 6 A |
| Rated voltage | < 50 V |
| Grounding Options | separate ground contact to mating connector shell and front panel |
| Mechanical | |
|---|---|
| Insertion force | ≤ 20 N |
| Withdrawal force | ≤ 20 N |
| Lifetime | > 1000 mating cycles |
| Locking force | > 20 separating force N |
| Wiresize | |
| Wiring | Horizontal PCB mount |
| Locking device | Retention spring |
| Mounting direction | Rear mounting |
| Chassis shape | A |
| Mounting | A-Screw |
| Material | |
|---|---|
| Contacts | Bronze (CuSn6) |
| Locking element | Steel Ck67 |
| Shell | Polyamide (PA66) |
| Environmental | |
|---|---|
| Flammability | UL 94 V-0 |
| Standard compliance | IEC 61076-2-103 |
| Protection class | IP 40 |
| Solderability | Complies with IEC 68-2-20 |
| Temperature range | -30 °C to +80 °C |
