NC3FXX-HA-BAG
XXクリンプシリーズは、プロオーディオのディファクトスタンダードコネクターとして世界中で広くご愛用いただいておりますXXシリーズコネクターの圧着タイプです。
はんだ不要の特徴は様々なシーンで有効です。
Features & Benefits

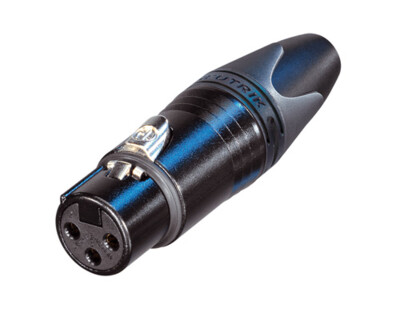

XLRタイプメス型3ピンケーブルコネクター クリンプタイプ ブラック
・コンタクト：銀メッキ
・ハウジング：黒クロームメッキ
・最小限の部品点数でイージーアッセンブルを実現（ドライバー不要）
・圧着接続タイプ
・適合ケーブル：24 - 22 AWG （XXシリーズより細くなります。ご注意下さい。）
Downloads
Technical Information
| Product | |
|---|---|
| Title | NC3FXX-HA-BAG |
| Connection Type | XLR |
| Gender | female |
| Electrical | |
|---|---|
| Capacitance between contacts | ≤ 4 pF |
| Contact resistance | ≤ 3 mΩ |
| Dielectric strength | 1,5 kVdc |
| Insulation resistance | > 10 GΩ (initial) |
| Rated current per contact | 1 A |
| Rated voltage | < 50 V |
| Mechanical | |
|---|---|
| Cable O.D. | 3.5 - 8.0 mm |
| Insertion force | ≤ 20 N |
| Withdrawal force | ≤ 20 N |
| Lifetime | > 1000 mating cycles |
| Wiresize | 0.22 - 0.34 mm² |
| Wiresize | 24 - 22 AWG |
| Wiring | Crimp contacts |
| Locking device | Latch lock |
| Material | |
|---|---|
| Boot | Polyurethan |
| Contact plating | 2 µm Ag |
| Contacts | Bronze (CuSn8) |
| Insert | Polyamide (PA66) |
| Locking element | Zinc diecast (ZnAl4Cu1) / Ck 67 (spring) |
| Locking element plating | Nickel |
| Shell | Zinc diecast (ZnAl4Cu1) |
| Shell plating | Black chromium |
| Strain relief | Polyacetal (POM) |
| Environmental | |
|---|---|
| Flammability | UL 94 V-0 |
| Standard compliance | IEC 61076-2-103 |
| Protection class | IP 40 |
| Solderability | Complies with IEC 68-2-20 |
| Temperature range | -30 °C to +80 °C |
