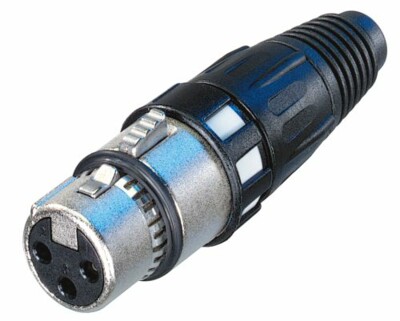

NC3FXCC

Download Data Sheet

PHASE OUT
direct replacement / successor: NC3FXX-EMC

XCCシリーズはデジタル・オーディオ信号の伝送に対応したXLRタイプコネクターです。

ハウジング嵌合部に360度のグランドスプリングを配置。

また、スリーブの接続は圧着式を採用することにより、ノイズに対するシールド効果を高め、効率的に確実なデジタル信号の伝達を可能にします。

Features & Benefits

XLRタイプメス型3ピンケーブルコネクター　XCCシリーズ

・コンタクト：金メッキ
・ハウジング：ニッケルメッキ

Downloads

BDA 094 - NC3FXCC - Female XLR Cable Connector

pdf - 1.99 MB

01 NEUTRIK Section XLR Connectors PG EN 202202-V23_opt

pdf - 3.6 MB

Technical Information

Product
Title	NC3FXCC
Connection Type	XLR
Gender	female

Electrical
Capacitance between contacts	≤ 4 pF
Contact resistance	≤ 3 mΩ
Dielectric strength	1,5 kVdc
Insulation resistance	> 10 GΩ (initial)
Rated current per contact	16 A
Rated voltage	< 50 V
Shielding effectiveness	> 55 dB @ 1.3 GHz

Mechanical
Cable O.D.	5.4 - 6.2 mm
Crimp size	6,47 Hex crimp (shield) acc. IEC 60803 (die designation E)
Insertion force	≤ 20 N
Withdrawal force	≤ 20 N
Lifetime	> 1000 mating cycles
Wiresize	max. 2.5 mm²
Wiresize	max. 14 AWG
Wiring	Solder contacts
Locking device	Latch lock

Material
Boot	Polyurethan
Coding Ring	PA 6 15% GR
Contact plating	0.2 µm Au hard alloy over 2 µm Ni
Contacts	Bronze (CuSn8)
Crimp ferrule	CuZn39Pb3, Ni plated
Insert	Polyamide (PA66)
Locking element	St3K32 (latch) / Ck 67 (spring)
Locking element plating	Nickel
Shell	Zinc diecast (ZnAl4Cu1)
Shell plating	Nickel
Strain relief	Polyacetal (POM)
Circumferential ground spring	CuSn6, Ni plated

Environmental
Approvals	UL
Flammability	UL 94 V-0
Standard compliance	IEC 61076-2-103
Protection class	IP 40
Solderability	Complies with IEC 68-2-20
Temperature range	-30 °C to +80 °C

Accessories

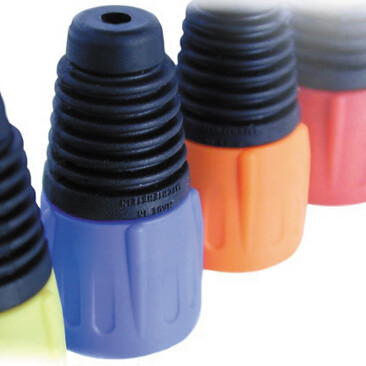

カラーブッシング Xシリーズ用

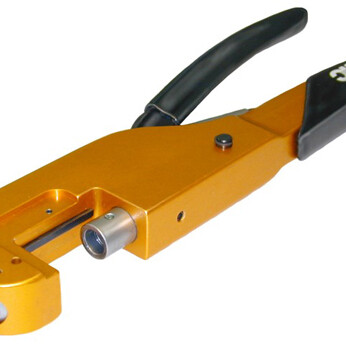

圧着工具　高耐久性タイプ

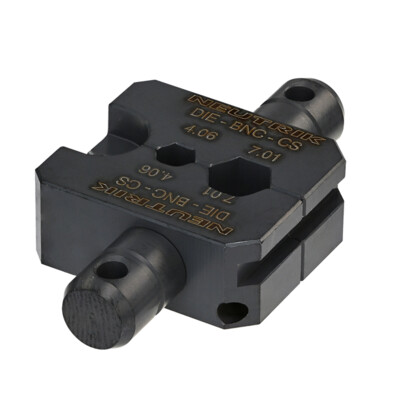

圧着工具用交換ダイス　HX-BNC用

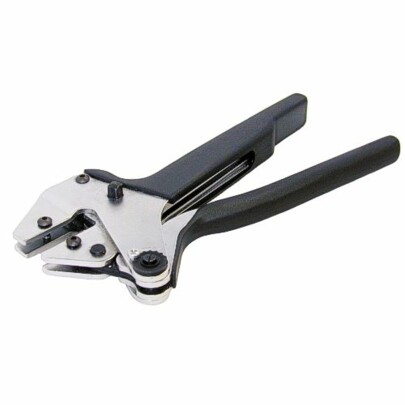

圧着工具

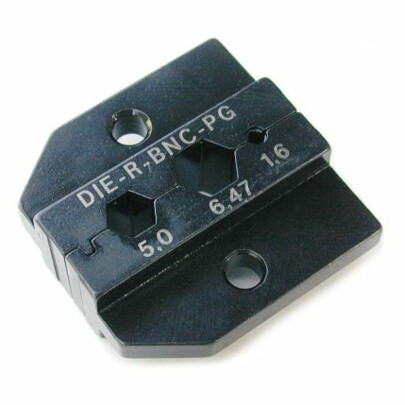

圧着工具用交換ダイス　HX-R-BNC用

Hand tool for tightening the bushing of the XLR X, XCC, FX-SPEC series and etherCON cable connector carrier series as well as the XLR XX and etherCON CAT6 series.
