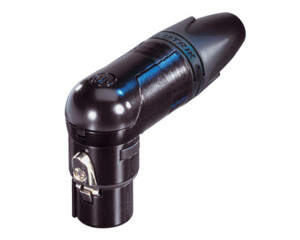

NC3FRX-BAG
90度L型ボディのXLRタイプコネクターが新たにRXシリーズとして生まれ変わりました。
機器の裏面などの狭い場所での使用に最適です。RCシリーズ（旧モデル）に比べボディが6.7㎜スリムなため、より密度の高いコネクター配置が可能です。またネジを廃したため、より容易なアッセンブルが可能です。

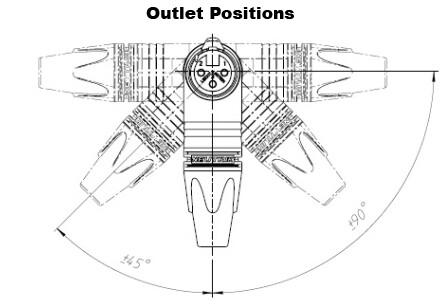

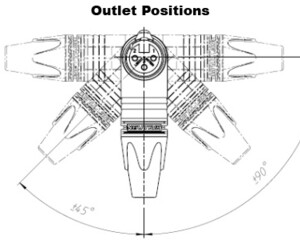

さらに嵌合の軸に対して水平に45度ステップでメスは5種類、オスは7種類の角度が選択可能です。
製品の特長
XLRタイプメス型3ピンケーブルコネクター RXシリーズ ブラック
・コンタクト：銀メッキ
・ハウジング：黒クロームメッキ
ダウンロード
Technical Information
| Product | |
|---|---|
| Title | NC3FRX-BAG |
| Connection Type | XLR |
| Gender | female |
| Electrical | |
|---|---|
| Capacitance between contacts | ≤ 4 pF |
| Contact resistance | ≤ 3 mΩ |
| Dielectric strength | 1,5 kVdc |
| Insulation resistance | > 2 GΩ (initial) |
| Rated current per contact | 16 A |
| Rated voltage | < 50 V |
| Mechanical | |
|---|---|
| Cable O.D. | 3.5 - 8.0 mm |
| Insertion force | ≤ 20 N |
| Withdrawal force | ≤ 20 N |
| Lifetime | > 1000 mating cycles |
| Wiresize | max. 2.5 mm² |
| Wiresize | max. 14 AWG |
| Wiring | Solder contacts |
| Locking device | Latch lock |
| Material | |
|---|---|
| Boot | Polyurethan |
| Contact plating | 2 µm Ag |
| Contacts | Bronze (CuSn8) |
| Insert | Polyamide (PA66) |
| Locking element | Zinc diecast (ZnAl4Cu1) / Ck 67 (spring) |
| Locking element plating | Nickel |
| Shell | Zinc diecast (ZnAl4Cu1) |
| Shell plating | Black chromium |
| Strain relief | Polyacetal (POM) |
| Environmental | |
|---|---|
| Flammability | UL 94 V-0 |
| Standard compliance | IEC 61076-2-103 |
| Protection class | IP 40 |
| Solderability | Complies with IEC 68-2-20 |
| Temperature range | -30 °C to +80 °C |
