NBB75DFIX

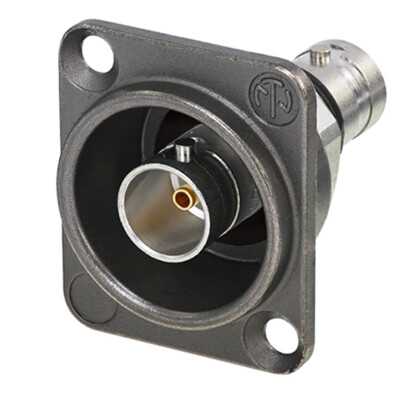

BNCレセプタクルコネクター Dシリーズ フィードスルータイプ UHD対応モデル パネルG接続無し
Dシリーズは、DLXシリーズと共通ピッチのフランジ付きの75ΩBNCコネクターです。
他のレセプタクルコネクターと同じサイズのパネル取り付けピッチにより、DLXシリーズ、RCAなどと共通のパネルにレイアウトすることが可能です。
製品の特長
4K・8KなどのUHD対応モデル
・中心コンタクト：金メッキ
・HD要件を満たす高精度 75Ωデザイン
・グランド：開口部絶縁型
・アクセサリの使用により、カラーコーディングが可能
・DLX取り付けサイズに対応
ダウンロード
Technical Information
| Product | |
|---|---|
| Title | NBB75DFIX |
| Connection Type | BNC 75 Ω |
| Gender | female |
| Electrical | |
|---|---|
| Contact resistance | ≤ 3 mΩ (inner) |
| Contact resistance | ≤ 2 mΩ (outer) |
| Dielectric strength | 1.5 kVdc |
| Impedance | 75 Ω |
| Insulation resistance | > 5 GΩ |
| Rated voltage | < 50 V |
| VSWR | ≤1.06 / >30 dB up to 6 GHz ≤1.13 / >24 dB up to 12 GHz ≤1.22 / >20 dB up to 18 Ghz |
| Signal type | UHD, SDI, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV |
| Mechanical | |
|---|---|
| Insertion force | < 25 N |
| Lifetime | > 1000 mating cycles |
| Wiresize | |
| Mounting direction | Front mounting |
| Chassis shape | D |
| Material | |
|---|---|
| Contacts | Brass (CuZn35Pb2), 0.2 µm AuCo (center contact) |
| Insert | PTFE |
| Shell | Polyacetal (POM) (insulation shell) |
| Shell plating | Antraloy |
| D-shape housing | Zinc diecast (ZnAl4Cu1) |
| Environmental | |
|---|---|
| Temperature range | -30 °C to +85 °C |
アクセサリー
Optimized Return Loss
Due to optimized insulator design the Neutrik rearTWIST UHD BNC chassis connector achieves increased headroom compared to conventional BNC connectors and offers additional return loss reserve for potential impedance deviations resulting from cable bending, incorrect connector assembly or faulty connection interfaces without signal interruption. For more details see Neutrik UHD BNC White Paper.
New cage type contact
- Closed contact design - extremely robust
- Gold plated cage type clip - best possible shielding and lowest contact resistance
