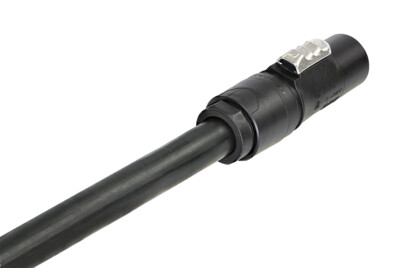

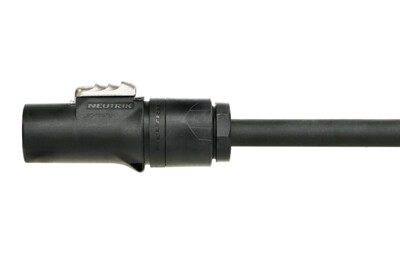

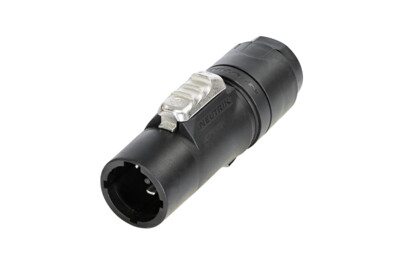

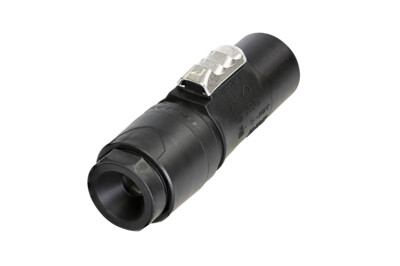

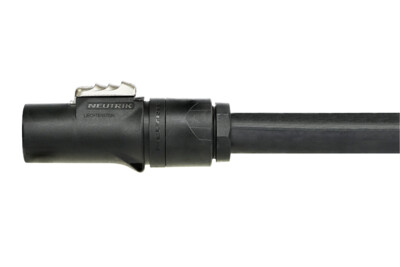

NAC3MX-W-TOP-L
PHASE OUT
direct replacement / successor: NAC3M-TRUE1-L
電源用ケーブルコネクター TRUE1TOPシリーズ パワーアウトレット 適合ケーブル外径：φ10.0～16.0㎜
powerCON TRUE1（パワコン トゥルーワン）シリーズは大容量かつロック機構を備えた、高い信頼性を持つ防塵防滴3極電源コネクターです。
オリジナルワンタッチロック機構、イージーアッセンブル、活線挿抜可能等の機能にご好評を頂き、幅広くお客様にお使い頂いております。
そのシリーズの後継として登場したpowerCON TRUE1 TOP（パワコン トゥルーワントップ）シリーズは、従来品と互換性を持ちつつ、ゴムブッシング部分の紫外線耐性を高めました。
※電安法認可取得済み
製品の特長
・活線挿抜可能
・防塵防滴（保護等級IP65）
・適合ケーブル外径：φ10.0～16.0㎜
・適合電線サイズ：14～12 AWG
・定格電圧：250V ac
・定格電流：20A
ダウンロード
NAC3MX-W-TOP-L
stp - 24.95 MB
NAC3MX-W-TOP-L
pdf - 736.22 KB
nac3mx-w-top-l
dxf - 3.2 MB
BDA 625 V5 - powerCON Cable Connector Male NAC3MX-W-TOP-L
pdf - 4.85 MB
Application Note TRUE1-TOP-L V2 20220128
pdf - 102.47 KB
Certificate UL E343813 (2023-01-03)
pdf - 202.49 KB
VDE Certificate ENEC10VDE NAC3MX-W-TOP NAC3MX-W-TOP-L
pdf - 310.92 KB
Neutrik TOP Products - NF23 V07 202111
pdf - 5.03 MB
Technical Information
| Product | |
|---|---|
| Title | NAC3MX-W-TOP-L |
| Connector series | powerCON TRUE1TOP |
| Electrical | |
|---|---|
| Dieletric strength | 2.8 kVac |
| Insulation resistance | > 0.1 GΩ |
| Number of electronical contacts | 2 + PE |
| Rating Europe | IEC EN 60320-1: 16 A 250 V AC |
| Certified with cable types: H07RN-F3G2.5 | |
| Rating USA | UL 60320-1 & C22.2 No. 60320-1:19: 20 A 250 V AC |
| Certified with cable types: | |
| - SOOW 12/3, SOOW 14/3 | |
| - SJOOW 12/3 | |
| Mechanical | |
|---|---|
| Cable O.D. | 10 – 16 mm (0.39 – 0.63 inches) |
| Lifetime | Typically 5’000 mating cycles |
| Wire size (mm²) | 2.5 mm² |
| Wire size (AWG) | 14 – 12 AWG |
| Material | |
|---|---|
| Contact plating | 2 µm Ag |
| Contacts | Bronze (CuSn0.2) |
| Insert | Polyamide (PA 6.6 30 % GR) |
| Locking element | ZuAl4Cu1 |
| Shell | Polyamide (PA 6.6 30 % GR) |
| Strain relief | Polyacetal (POM) |
| Environmental | |
|---|---|
| Temperature range | -30 °C to +80 °C |
| Flammability | UL94 V-0 |
| Protection class | IP65 |
| UV resistance | F1 rated material withstands UV exposure |
