NAC3MPB-1-WOT powercon-power-in[1]
NAC3MPB-1-WOT
powercon-power-in[1]
1/2
neutrik-jp / 製品情報 / NAC3MPB-1-WOT

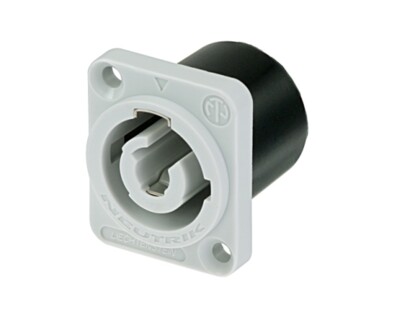

NAC3MPB-1-WOT

Download Data Sheet

電源用レセプタクルコネクター NACシリーズ パワーアウトレット 背面端子ガード無しモデル

PowerCon(パワコン)は大容量かつロック機構を備えた、全く新しいタイプの3極電源コネクターです。

スピコンで培われたノウハウを踏襲し、オリジナルワンタッチロック機構、イージーアッセンブルを実現。

インレットとアウトレットはコネクターの構造と色を変え、オペレーションミスを未然に防ぐ仕様となっています。

※本モデルはNAC3MPB-1から背面端子ガードを省いたモデルです。

製品の特長

・定格20A
・適合ケーブル外径:φ5.0~15.0㎜
・背面端子ガード:無し

※活線挿抜非対応です。通電中の挿抜は行わないで下さい。

ダウンロード
20001253
pdf - 136.38 KB
20001253
dxf - 516.9 KB
BDA 454 V3 - powerCON - NAC3MPA-1 + NAC3MPB-1
pdf - 1.68 MB
リンク
UL_Certificate (ECBT2.E135070) cUL Certificate (ECBT8.E135070)

Technical Information

Product
Title NAC3MPB-1-WOT
Type Chassis
Gender male
Electrical
Contact resistance ≤ 3 mΩ
Dielectric strength 4 kVdc / 2.8 kVac
Insulation resistance > 0.1 GΩ (after damp heat test IEC 68-2-30)
Number of electrical contacts 2 + PE
Rating Europe EN 61984:20 A 250 V AC
Rating USA UL 1977:20 A 250 V AC
Mechanical
Lifetime > 1000 mating cycles
Wiresize 2.5mm²
12 AWG
Locking device Quick Lock
Mounting direction Front mounting
Chassis shape D
Material
Contact plating 2 µm Ag
Locking element Steel Ck67
Shell Polyamide (PA 6 30 % GR)
Contacts Bronze (CuNi1Si0.2)
Environmental
Flammability UL 94 V-0
Temperature range -30 °C to +80 °C
アクセサリー
CAS-DUMMY

ダミープラグセット 専用ケース付き

MFD

M3ネジ穴対応プレート ※DLXシリーズサイズ専用

audio
NDL

ダミープラグ speakON(スピコン)4ピン・powerCON(パワコン)20A レセプタクル用

NLファストン
audio
SCDR

ソフトプラスチック背面カバー DLXシリーズサイズレセプタクル用

audio
SCDX

ケースタイプダストカバー  DLXシリーズ用

audio
SCL

ダストカバー speakON(スピコン)・powerCON(パワコン) レセプタクル用

SCCD-W

バネ付きレセプタクルカバー DLXシリーズ取付サイズ用

SCD-W

ユニバーサルダストカバー  DLXシリーズ用
