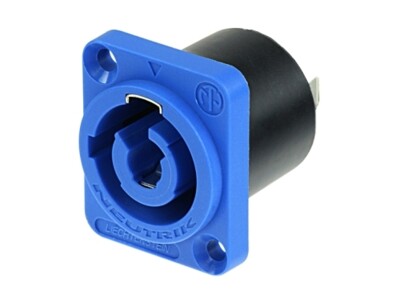

NAC3MPA-1-WOT
電源用レセプタクルコネクター NACシリーズ パワーインレット 背面端子ガード無しモデル
PowerCon（パワコン）は大容量かつロック機構を備えた、全く新しいタイプの3極電源コネクターです。
スピコンで培われたノウハウを踏襲し、オリジナルワンタッチロック機構、イージーアッセンブルを実現。
インレットとアウトレットはコネクターの構造と色を変え、オペレーションミスを未然に防ぐ仕様となっています。
※本モデルはNAC3MPA-1から背面端子ガードを省いたモデルになります。
製品の特長
・定格20A
・適合ケーブル外径：φ5.0～15.0㎜
・最大電線サイズ：3.5㎟（12AwG）
・背面端子ガード：無し
※活線挿抜非対応です。通電中の挿抜は行わないで下さい。
ダウンロード
Technical Information
| Product | |
|---|---|
| Title | NAC3MPA-1-WOT |
| Type | Chassis |
| Gender | male |
| Electrical | |
|---|---|
| Contact resistance | ≤ 3 mΩ |
| Dielectric strength | 4 kVdc / 2.8 kVac |
| Insulation resistance | > 0.1 GΩ (after damp heat test IEC 68-2-30) |
| Number of electrical contacts | 2 + PE |
| Rating Europe | EN 61984:20 A 250 V AC |
| Rating USA | UL 1977:20 A 250 V AC |
| Mechanical | |
|---|---|
| Lifetime | > 1000 mating cycles |
| Wiresize | |
| Locking device | Quick Lock |
| Mounting direction | Front mounting |
| Chassis shape | D |
| Material | |
|---|---|
| Contact plating | 2 µm Ag |
| Locking element | Steel Ck67 |
| Shell | Polyamide (PA 6 30 % GR) |
| Contacts | Bronze (CuNi1Si0.2) |
| Environmental | |
|---|---|
| Flammability | UL 94 V-0 |
| Temperature range | -30 °C to + 80 °C |
アクセサリー
CAS-DUMMY
ダミープラグセット 専用ケース付き
MFD
M3ネジ穴対応プレート ※DLXシリーズサイズ専用
audio
NDL
ダミープラグ speakON（スピコン）4ピン・powerCON（パワコン）20A レセプタクル用
NLファストン
audio
SCDR
ソフトプラスチック背面カバー DLXシリーズサイズレセプタクル用
audio
SCDX
ケースタイプダストカバー DLXシリーズ用
audio
SCL
ダストカバー speakON（スピコン）・powerCON（パワコン） レセプタクル用
SCCD-W
バネ付きレセプタクルカバー DLXシリーズ取付サイズ用
SCD-W
ユニバーサルダストカバー DLXシリーズ用
NAC3MPA-1 NAC3MPA-1-WOT
