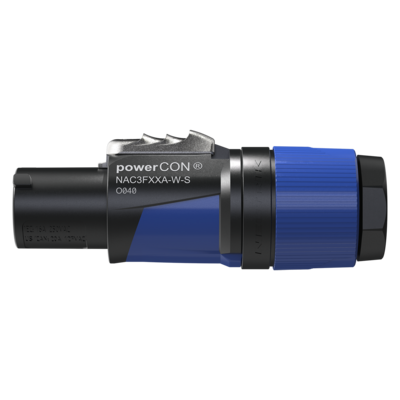

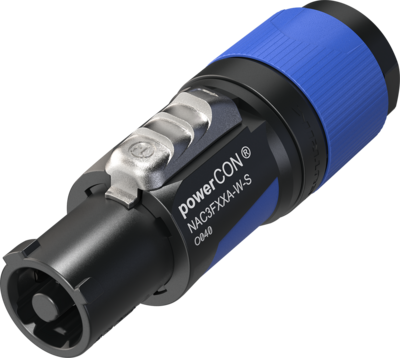

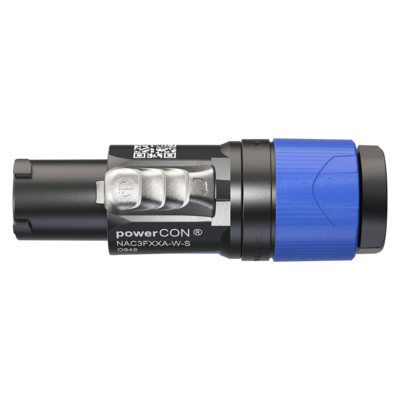

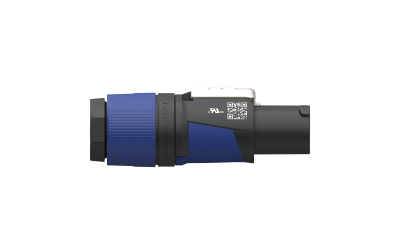

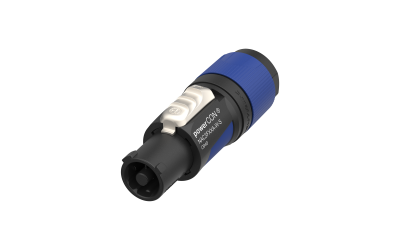

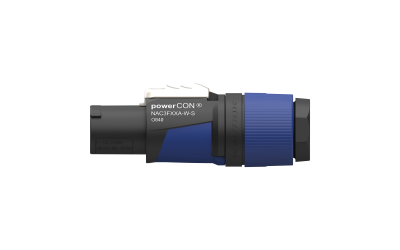

NAC3FXXA-W-S
電源用ケーブルコネクター XXシリーズ パワーインレット
適応ケーブル外径：φ6.0～12.0mm
powerCON（パワコン）は大容量かつロック機構を備えた3極電源コネクターです。
スピコンで培われたノウハウを踏襲。オリジナルワンタッチロック機構を持ち、電安法認可も取得済みです。また、インレットとアウトレットはコネクターの構造と色を変え、オペレーションミスを未然に防ぐ仕様となっています。
新モデルのパワコン20A XXシリーズは、難燃性を高め、活線挿抜にも対応しました。
製品の特長
難燃性を高め、活線挿抜にも対応した新モデル
・活線挿抜可能（パワコン20A ＸＸシリーズ同士での接続時のみ）
・異なる素材を組み合わせ、滑り難さと丈夫さを両立
・簡単かつ確実なツイストロックシステム
・ブッシング部分の空転により意図しない分解を防止
・IEC EN60320-1/UL60320-1/CSA C22.2 No.60320-1,IEC60799/UL817,IEC62368-1を取得
UL US 498 / UL CA 498
・適応ケーブル外径：φ6.0～12.0mm
・定格電圧：250V ac，定格電流：20A
ダウンロード
NAC3FXXA-W-S
stp - 7.78 MB
NAC3FXXA-W-S
pdf - 885.73 KB
NAC3FXXA-W-S
dxf - 4.79 MB
BDA 639 V1 - powerCON Cable Connector - NAC3FXXA-W-S & NAC3FXXB-W-S + NAC3FXXA-W-L & NAC3FXXB-W-L
pdf - 17.65 MB
Certificate_CB_DE1-69191
pdf - 108.98 KB
Certificate_ENEC_40055870 (2024-11-11)
pdf - 318.18 KB
Certificate_UL_E343813 (2022-11-17)
pdf - 202.59 KB
Certificate_UL_UL-CA-2544438-0 (2025-03-17)
pdf - 169.94 KB
Certificate_UL_UL-US-2438966-1 (2025-03-17)
pdf - 227.67 KB
Technical Information
| Product | |
|---|---|
| Title | NAC3FXXA-W-S |
| Connector series | powerCON 20A |
| Electrical | |
|---|---|
| Contact resistance | ≤ 2 mΩ |
| Dielectric strength | > 3 kVac (after mating cycles) |
| Insulation resistance | > 10 GΩ (initially) |
| Number of electrical contacts | 2 + PE |
| Rating Europe | EN 60320-1: 16 A 250 V AC, CBC |
| Rating USA / Canada | cUL 60320-1: 20 A 127 V AC UL USA 498: 20 A 250 V AC UL CA 498: 20 A 250 V AC |
| Mechanical | |
|---|---|
| Cable O.D. | 6 - 12 mm |
| Lifetime | Typically 5’000 mating cycles |
| Wiresize (mm²) | 1.5 – 2.5 mm² |
| Wiresize (AWG) | 16 – 12 AWG |
| Locking device | Twist lock |
| Termination | Screw type terminals |
| Material | |
|---|---|
| Contact plating | Ag |
| Contacts | Copper Alloy |
| Insert | Polyamide (PA6.6) |
| Locking element | Zinc diecast |
| Shell | Polyamide (PA6) / TPE |
| Strain relief | Polyketone |
| Bushing | Polypropylene / TPE |
| Environmental | |
|---|---|
| Temperature range | -33 °C to +80 °C |
| Protection class | IP 20 |
| Flammability acc. to UL94 | V-0 |
アクセサリー
Assembly instruction video for powerCON FXXA/FXXB

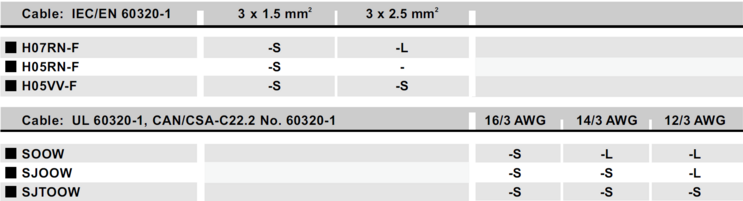

Cable list
