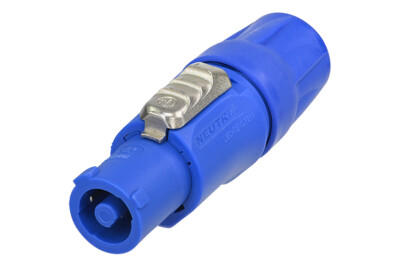

NAC3FCA
電源用ケーブルコネクター NACシリーズ パワーインレット 適合ケーブル外径：φ6.0～11.0㎜
powerCON（パワコン）は大容量かつロック機構を備えた、全く新しいタイプの3極電源コネクターです。
スピコンで培われたノウハウを踏襲し、オリジナルワンタッチロック機構、イージーアッセンブルを実現。電安法認可も取得済みです。
インレットとアウトレットはコネクターの構造と色を変え、オペレーションミスを未然に防ぐ仕様となっています。
製品の特長
・定格電圧：250V ac
・定格電流：20A
・適合ケーブル外径：φ6.0～11.0㎜
・最大電線サイズ：2.5㎜2(14AWG)<
※活線挿抜非対応です。通電中の挿抜は行わないで下さい。
※型番NAC3FCA（-JAPAN無し）のモデルはPSEマークが入っていない為、日本国内で使用することができません。国内でご使用の際は必ずNAC3FCA-JAPANをご用意下さい。
※ネジが六角ネジからトルクスネジ（T8）に変更となりましたのでご注意下さい。
ダウンロード
Technical Information
| Product | |
|---|---|
| Title | NAC3FCA |
| Gender | female |
| Electrical | |
|---|---|
| Contact resistance | ≤ 3 mΩ |
| Dielectric strength | 4 kVdc / 2.8 kVac |
| Insulation resistance | > 0.1 GΩ (after damp heat test IEC 68-2-30) |
| Number of electrical contacts | 2 + PE |
| Rating Europe | EN 61984:20 A 250 V AC |
| Rating USA | UL 1977:20 A 250 V AC |
| Mechanical | |
|---|---|
| Cable O.D. | 6 - 15 mm (1) |
| Lifetime | > 1000 mating cycles |
| Wiresize | 2,5 mm² |
| Wiresize | 12 AWG |
| Locking device | Quick Lock |
| (1) | Cable O.D. range limited to 6 mm - 14 mm acc. VDE |
| Material | |
|---|---|
| Contact plating | 4 µm Ag |
| Contacts | Bronze (CuSn6) |
| Insert | Polyamide (PA 6 30 % GR) |
| Locking element | Zinc diecast (ZnAl4Cu1) |
| Shell | Polyamide (PA 6 30 % GR) |
| Strain relief | Polyacetal (POM) |
| Environmental | |
|---|---|
| Temperature range | -30 °C to +80 °C |
| Protection class | IP 20 |
| Flammability Rating | UL 94 HB |
