NAC3MM-1
電源用ケーブル中継アダプター NACシリーズ用
powerCon（パワコン）は大容量かつロック機構を備えた、全く新しいタイプの3極電源コネクターです。
スピコンで培われたノウハウを踏襲し、オリジナルワンタッチロック機構、イージーアッセンブルを実現。
電安法認可も取得。
製品の特長

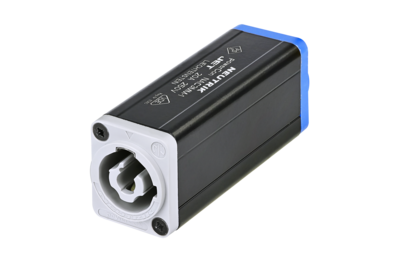

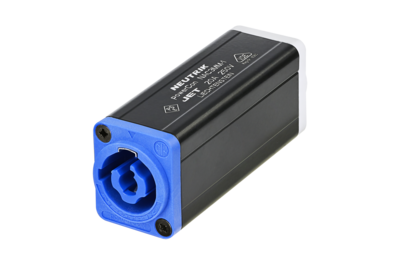

パワコン20AのNAC3MPA-1（パワーインレット）とNAC3MPB-1（パワーアウトレット）を備えた中継アダプター
Technical Information
| Product | |
|---|---|
| Title | NAC3MM-1 |
| Connection Type | Adapter |
| Gender | male |
| Electrical | |
|---|---|
| Contact resistance | ≤ 3 mΩ |
| Dielectric strength | 4 kVdc |
| Insulation resistance | > 0.1 GΩ (after damp heat test IEC 68-2-30) |
| Rated current per contact | 20 A rms |
| Rated voltage | 250 V ac |
| Mechanical | |
|---|---|
| Lifetime | > 1000 mating cycles |
| Wiresize | |
| Locking device | Quick Lock |
| Material | |
|---|---|
| Contact plating | 2 µm Ag |
| Locking element | Steel Ck67 |
| Shell | Polyamide (PA 6.6 30 % GR) |
| Contacts | Bronze (CuNi1Si0.2) |
| Environmental | |
|---|---|
| Flammability | UL 94 V-0 |
| Protection class | IP 20 (mated) |
| Safety Requirements | EN/IEC 61984 |
| Solderability | Complies with IEC 68-2-20 |
| Temperature range | -30 °C to +80 °C |
