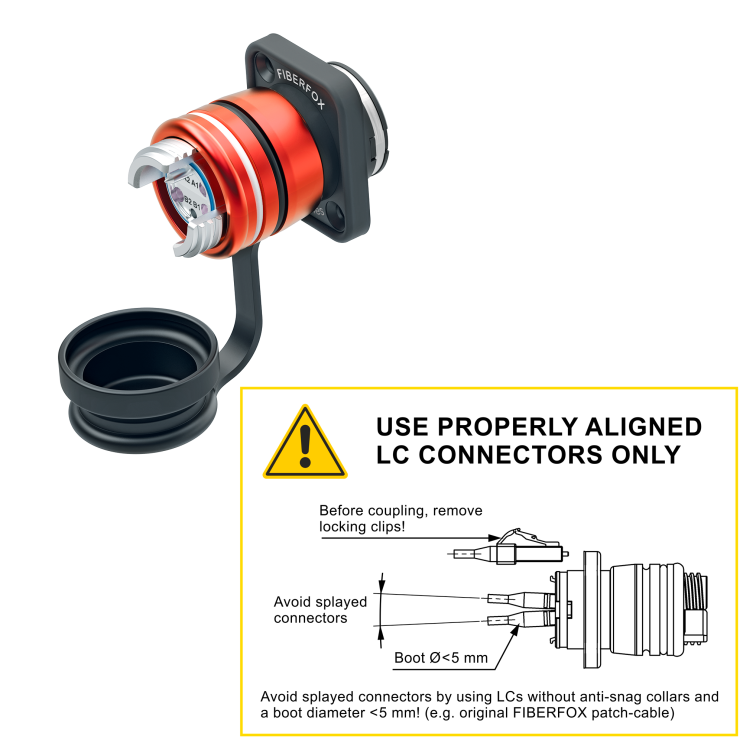

FIBERFOX-27405001-vs-briDge
neutrik-jp / 製品情報 / FIBERFOX / FIBERFOX EBC15 (D サイズ) / FIBERFOX EBC15 Chassis / FIBERFOX EBC15 briDge 4芯

FIBERFOX EBC15 briDge 4芯

Download Data Sheet

FIBERFOXレセプタクルコネクターは、照明、ネットワーク、PA、ビデオ、放送、防衛・政府機関、鉄道、石油化学など、さまざまな用途に適した拡張ビームマルチモード光コネクターです。革新的な設計により、安定した性能と高い信頼性が要求される過酷な環境下での使用が可能です。

このシステムは、拡張ビーム技術と精密な光学的調整により、埃、泥、液体、その他の汚染に対する高い耐性を実現しています。FIBERFOX レセプタクルコネクターは、標準的なLCパッチケーブルをエクスパンデッドビームソリューションに変換する世界初の製品です。また、ノイトリックのDLXシリーズと同じパネル取り付けサイズを採用している為高い施工性を有します。

Features & Benefits
  • 光2芯(マルチモード)
  • 非嵌合時含め、保護等級IP68をサポート
  • 特殊なクリーニングツールや測定ツールは必要ありません
  • 背面にLCコネクターを使用する為様々な光ソリューションに容易に採用可能
  • DLX取り付けサイズに対応
Downloads
NO4M4DW-FX_Step_01
STEP - 9.21 MB
Drawing NO4M4DW-FX
pdf - 701.7 KB
Drawing NO4M4DW-FX
vnd.dwg - 895.51 KB
Handling Instruction - FIBERFOX
pdf - 1.42 MB
NEUTRIK - FIBERFOX EXPANDED BEAM CONNECTOR - NF32 V7 202410
pdf - 12.82 MB

Technical Information

Product
Title FIBERFOX 4CH briDge
Gender Hermaphroditic
Mechanical
Mounting Direction Front & Rear Mounting
Chassis Shape D-Shape
Lifetime >10000 mating cycles
Locking device Screwed
Free fall Resistance 500 falls onto contrete from 1.2m height
Bump Resistance 4000 bumps @ 40g acceleration
Vibrational Sinusoidal 10-500Hz, 0.75 amplitude @ 10g acceleration
Material
Insert Steel
Shell Aluminium
Shell plating Hard anodize
Strain relief Brass
Environmental
Flammability UL 94 V-0
Protection Class IP68 mated and unmated (1m for 60 min)
Temperature Range -40°C to +70° C
Optical
Insertion loss Typ. 1.5dB per connection / Max. 2.5dB per connection
Optical Connector EBC
Optical wiring ISO / IEC 11801 ISO / IEC 11801
Accessories
audio
LC Patch Cable
SCDP-FX-*

省スペースになったレセプタクル識別用ガスケット 6色

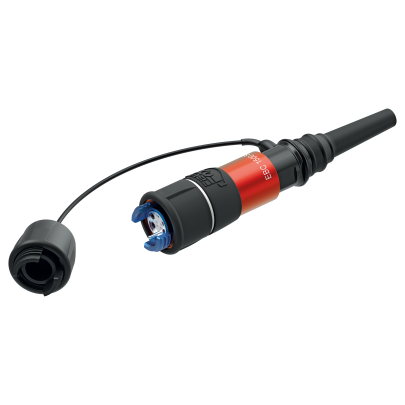

FIBERFOX_NKO4S_FX_blue front_persp front_RGB_WEB.png
FIBERFOX EBC15 ケーブル 4芯

FIBERFOXケーブルコネクター 4芯

SCNOX-FX
FIBERFOX-27405001-vs-briDge
型番
Order codeProduct codeDescription
1027422NO4M4DW-FXFIBERFOX briDge Chassis coupler 4CH MM OM4
