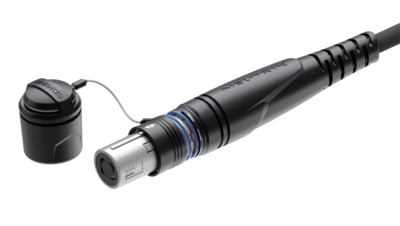

opticalCON MTP® 48 ケーブル
オプティカルコンMTP® ADVANCEDはMTP®コネクターを堅牢なハウジングに内包することで大容量通信を1本で実現します。オプティカルコンADVANCEDの特徴であるシーリングカバーシステムにより埃から光極を保護する為抜き差しの多い環境で安心して大容量通信をご利用頂けます。嵌合状態で保護等級IP65の防塵・防滴性能を持ちます。
Features & Benefits
- ケーブル内に防弾ベストにも使われるアラミド繊維を使用することで更なる堅牢性を実現
- 堅牢で埃に強い48芯光ファイバーケーブル
- 球面シャッターを採用することでメンテナンスの容易性を実現
- 嵌合状態で保護等級IP65に準拠した防塵・防滴性
- クリーニングが容易に可能(FOCD-STMの使用を推奨)
- 信頼と実績のプッシュプルロック機構
- マルチモード(PC)
Downloads
| Product | |
|---|---|
| Title | opticalCON MTP® 48 Cable |
| Mechanical | |
|---|---|
| Cable retention | > 500 N |
| Insertion force | < 45 N |
| Withdrawal force | < 45 N |
| Lifetime (typ.) | 2'500 mating cycles |
| Locking device | Push-Pull |
| Material | |
|---|---|
| Boot | Rubber (EPDM) |
| Bushing | Polyamide (PA 6, PBT 30 % GR, PBT 50 % GR) |
| Shell | Zinc diecast (ZnAl4Cu1) |
| Shell plating | Black chromium |
| Strain relief | Brass (CuZn39Pb3) + PU, Ni |
| Environmental | |
|---|---|
| Temperature range | -40 °C to +75 °C |
| Protection class | in mated condition IP65 |
| Optical | |
|---|---|
| Insertion loss | < 0.9 dB |
| Optical connector | MTP® female |
| Optical wiring | Method A |
| Mobile cable | |
|---|---|
| Colour | black, matte |
| Core diameter | Multimode 50 µm |
| Cladding diameter | 125 µm |
| Comment | PUR |
| Minimal bending radius | 12.1 cm |
| Number of fibers | 48 |
| Cable retention | Aramid yarn |
| Weight | 48 kg/km |
| Overall diameter | 8.1 mm |
Accessories

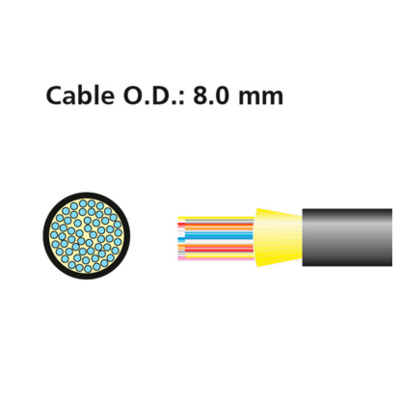

Cable cross section
Packaging options and max. cable length
