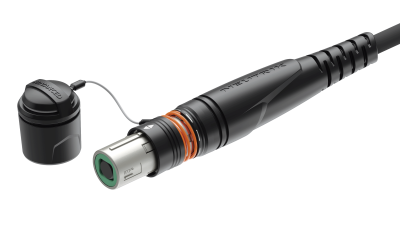

opticalCON MTP® 12 ケーブル
オプティカルコンMTP® ADVANCEDはMTP®コネクターを堅牢なハウジングに内包することで大容量通信を1本で実現します。オプティカルコンADVANCEDの特徴であるシーリングカバーシステムにより埃から光極を保護する為抜き差しの多い環境で安心して大容量通信をご利用頂けます。嵌合状態で保護等級IP65の防塵・防滴性能を持ちます。
Features & Benefits
- 堅牢で埃に強い12芯光ファイバーケーブル
- 球面シャッターを採用することでメンテナンスの容易性を実現
- 嵌合状態で保護等級IP65に準拠した防塵・防滴性
- クリーニングが容易に可能(FOCD-STMの使用を推奨)
- 信頼と実績のプッシュプルロック機構
- マルチモード(PC)とシングルモード(APC)をご用意
Downloads
Strichzeichnung NO12_X-A
dxf - 6.08 MB
Strichzeichnung NO12_X-A
pdf - 231.03 KB
NDS10 - opticalCON MTP® & SPLIT ADVANCED
pdf - 230.55 KB
BDA 518 - opticalCON MTP Handling Instruction
pdf - 3.47 MB
technical-paper---opticalcon-mtp
pdf - 1.57 MB
BDA_649_ V1-opticalCON_MTP12_Verdrahtungsschema
pdf - 1.41 MB
NEUTRIK opticalCON Guide – NF05 V30 – 202410
pdf - 43.46 MB
Technical Information
| Product | |
|---|---|
| Title | opticalCON MTP® |
| Mechanical | |
|---|---|
| Cable retention | 500 N |
| Insertion force | < 45 N |
| Withdrawal force | < 45 N |
| Lifetime (typ.) | 2500 mating cycles |
| Wiresize | |
| Locking device | Push-Pull |
| Material | |
|---|---|
| Boot | Rubber (EPDM) |
| Bushing | Zinc diecast (ZnAl4Cu1) |
| Insert | Polyamide (PA 6, PBT 30 % GR, PBT 50 % GR) |
| Shell | Zinc diecast (ZnAl4Cu1) |
| Shell plating | Black chromium |
| Strain relief | Brass (CuZn39Pb3) + PU, Ni |
| Environmental | |
|---|---|
| Temperature range | -40°C to +75 °C |
| Protection class | in mated condition IP65 |
| Optical | |
|---|---|
| Insertion loss | < 0.9 dB / connection |
| Optical connector | MTP® ELITE female |
| Optical wiring | Method A |
| Mobile cable | |
|---|---|
| Colour | black, matte |
| Core diameter | Singlemode 9 µm, Multimode 50 µm OM3 |
| Cladding diameter | 125 µm |
| Comment | PUR |
| minimal bending radius | 8.2 cm |
| Number of fibers | 12 |
| Cable retention | Aramid yarn |
| Weigth | 103 kg/km |
| Overal diameter | 8.2 mm |
Accessories
CAS-DUMMY
ダミープラグセット 専用ケース付き
CAS-FOCD-ADV
opticalCON（オプティカルコン） セルフクリーニングキット
audio

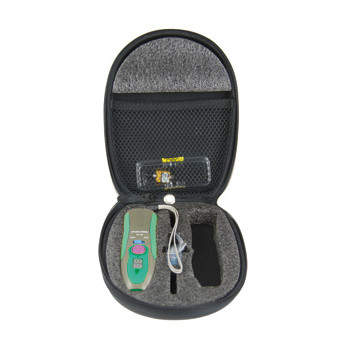

CAS-FOMD
光ファイバー測定用キット

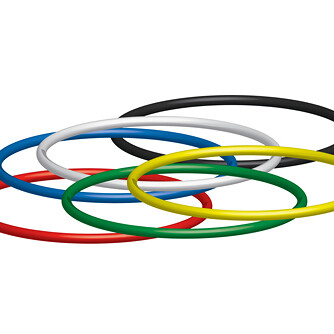

NOR-*
ケーブルコネクター識別用カラーリング
audio
SCDR
ソフトプラスチック背面カバー DLXシリーズサイズレセプタクル用
audio
SCDX
ケースタイプダストカバー DLXシリーズ用

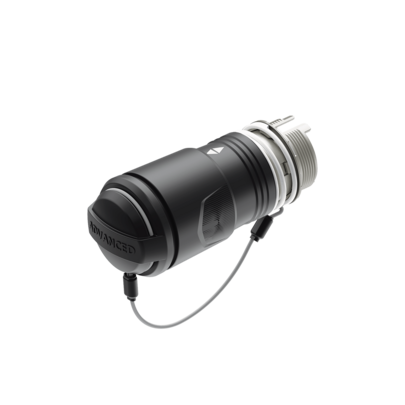

SCNO*X-A
Rubber coated pollutant-protection cover for opticalCON cable connectors including front housing.
FOPS-SINGLE
The pulling sock simplifies the installation at a pulling force
FOCD-STM
オプティカルコンMTP向けクリーニングツール

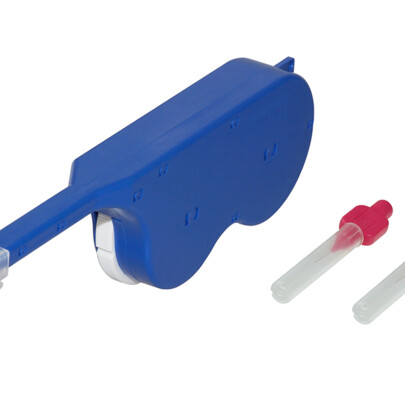

FOCD-DCM
オプティカルコンMTP®用 ドライクリーナー

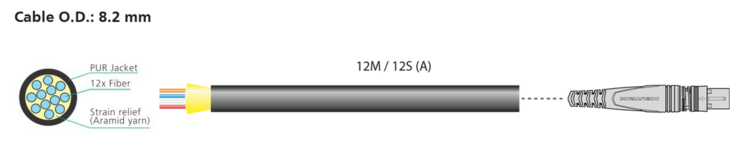

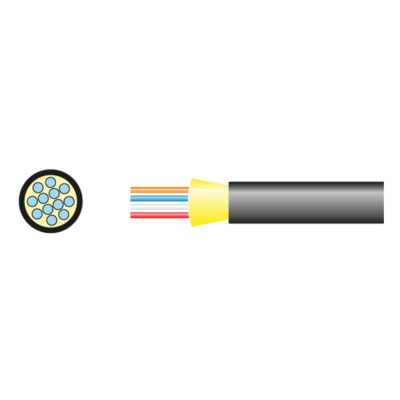

Cable cross section

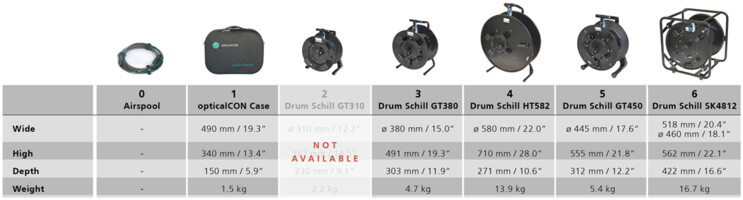

Packaging options and max. cable length
opticalCON Features
