opticalCON DUO X-TREME
オプティカルコンDUOシリーズは、シーリングカバーシステムにより、非接続時は光極をチリ・埃から自動的にカバーします。
嵌合部はPush-Pull方式のワンタッチロックで保護等級IP65を実現しています。
注1）品名はオプティカルケーブルの種類と長さで変わります。また、ケーブル径によりブッシングの形状が変わります
注2）受注生産品です。都度お問い合わせください
オプティカルコン 2芯エクストリームケーブル（シングル or マルチ） ケーブルコネクター
・ハウジング：黒クロームメッキ
・ダブルシース構造を持つ、げっ歯類等の噛み込みにより強いケーブルを使用
・オプティカルコネクター：LcDuplex
・芯数：光×2
・保護等級IP65同士の嵌合において防滴効果あり
・ケーブルは3タイプから選択可能
| 品 名 | NKOX2M-A-*-* | NKOX2S-A-*-* | NKOX2SA-A-*-* |
| 伝搬モード | マルチモード | シングルモード | シングルモード |
| 研磨方法 | PC | PC | APC |
Technical Information
| Product | |
|---|---|
| Title | opticalCON DUO X-TREME |
| Connection Type | opticalCON |
| Gender | male |
| Mechanical | |
|---|---|
| Cable retention | 500 N |
| Insertion force | < 45 N |
| Withdrawal force | < 45 N |
| Lifetime (typ.) | 5000 mating cycles |
| Wiresize | |
| Locking device | Push-Pull |
| Material | |
|---|---|
| Boot | Rubber (EPDM) |
| Bushing | Zinc diecast (ZnAl4Cu1) |
| Insert | Polyamide (PA 6, PBT 30 % GR, PBT 50 % GR) |
| Shell | Zinc diecast (ZnAl4Cu1) |
| Shell plating | Black chromium |
| Strain relief | POM (brass) |
| Environmental | |
|---|---|
| Temperature range | -40°C to +75 °C |
| Protection class | in mated condition IP65 |
| Optical | |
|---|---|
| Insertion loss | < 0.5 dB / connection |
| Optical wiring | ISO / IEC 11801 |
| Mobile cable | |
|---|---|
| Colour | black, matte |
| Core diameter | Single mode 9 µm, Multimode 50 µm |
| Cladding diameter | 125 µm |
| Comment | PUR |
| minimal bending radius | 10 cm |
| Number of fibers | 2 |
| Cable retention | Aramid Yarn |
| Weigth | 82 kg/km |
| Overal diameter | 9.2 mm |
| Outer shield | Coated glass yarn |
opticalCON（オプティカルコン） セルフクリーニングキット
光ファイバー測定用キット
オプティカルコンDUO 中継アダプター
ケーブルコネクター識別用カラーリング
Rubber coated pollutant-protection cover for opticalCON cable connectors including front housing.
オプティカルコン トランシーバーアダプター
The pulling sock simplifies the installation at a pulling force
The pulling sock simplifies the installation at a pulling force.
Noise cancelling rubber protection cover for opticalCON cable connectors, including front housing.

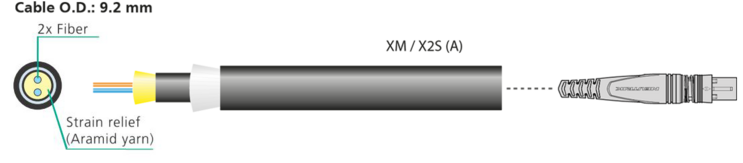

Cable cross section
