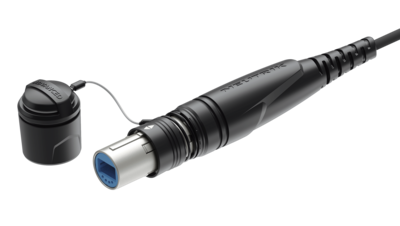

opticalCON DUO LOW VOLTAGE HYBRID
オプティカルコンDUOシリーズは、シーリングカバーシステムにより、非接続時は光極をチリ・埃から自動的にカバーします。
嵌合部はPush-Pull方式のワンタッチロックで保護等級IP65を実現しています。また、ローボルテージタイプはケーブルの取り回しと軽さに優れたモデルとなっております。
注1）品名はオプティカルケーブルの種類と長さで変わります。また、ケーブル径によりブッシングの形状が変わります
注2）受注生産品です。都度お問い合わせください
オプティカルコン シングルモード2芯PC（ or APC ） ローボルテージ ケーブルコネクター
・ハウジング：黒クロームメッキ
・オプティカルコネクター：LcDuplex
・ワイヤーコンタクト：金メッキ
・芯数：光×2、AWG16×2
・保護等級IP65同士の嵌合において防滴効果あり
・ケーブルは2タイプから選択可能
| 品 名 | NKO2S-S5-A-*-* | NKO2SA-S5-A-*-* |
| 伝搬モード | シングルモード | シングルモード |
| 研磨方法 | PC | APC |

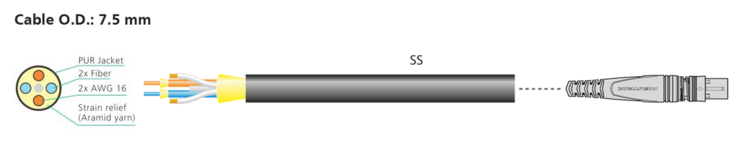

Cable cross section
Packaging options and max. cable length
Technical Information
| Product | |
|---|---|
| Title | opticalCON DUO LOW VOLTAGE HYBRID |
| Gender | male |
| Electrical | |
|---|---|
| Contact resistance | < 7 mΩ |
| Dielectric strength | 1,5 kVdc |
| Insulation resistance | > 10 GΩ (initial) |
| Mains | 50V AC / 50 Hz |
| 50V DC / 6A | |
| When operating outside the intended connection frequency, the electronic and electrical devices must be tuned to each other including the transmission path. Neutrik Group accepts no liability in this case. | |
| Mechanical | |
|---|---|
| Cable retention | 500 N |
| Insertion force | < 45 N |
| Withdrawal force | < 45 N |
| Lifetime (typ.) | 5000 mating cycles |
| Wiresize | |
| Wiresize | 2 x 16 AWG |
| Locking device | Push-Pull |
| Material | |
|---|---|
| Boot | Rubber (EPDM) |
| Bushing | Zinc diecast (ZnAl4Cu1) |
| Contacts | Brass (CuZn39Pb3) |
| Insert | Polyamide (PA 6, PBT 30 % GR, PBT 50 % GR) |
| Shell | Zinc diecast (ZnAl4Cu1) |
| Shell plating | Black chromium |
| Strain relief | Polyacetal (POM) (brass) |
| Environmental | |
|---|---|
| Flammability | UL94 V-0 |
| Temperature range | Operating temperature -40 °C to +75 °C by relative humidity 93% |
| Protection class | in mated condition IP65 |
| Certification according to | IEC 61984 :2008 |
| UL 1977 :2016 | |
| CSA C22.2 No 182.3 :2016 | |
| Optical | |
|---|---|
| Insertion loss | < 0.4 dB / connection (PC) |
| Optical connector | LC-Duplex |
| Optical wiring | ISO / IEC 11801 |
| Mobile cable | |
|---|---|
| Colour | black, matte |
| Core diameter | 9 µm |
| Cladding diameter | 125 µm |
| Comment | PUR |
| minimal bending radius | 7.3 cm |
| Number of fibers | 2 |
| Cable retention | Aramid yarn |
| Weigth | 65 kg/km |
| Overal diameter | 7.3 mm |
opticalCON（オプティカルコン） セルフクリーニングキット

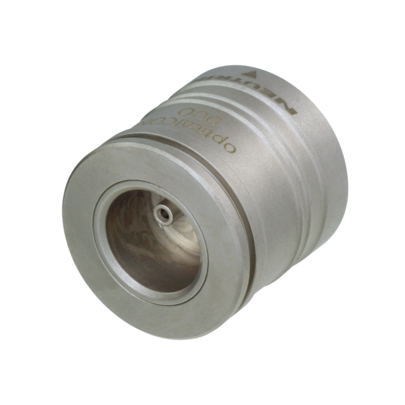

光ファイバー測定用キット
オプティカルコンDUO 中継アダプター
ケーブルコネクター識別用カラーリング
Rubber coated pollutant-protection cover for opticalCON cable connectors including front housing.

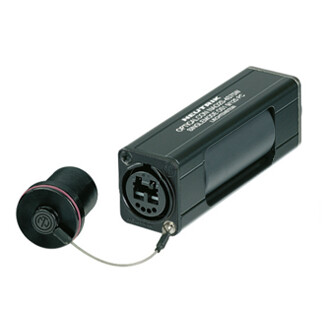

オプティカルコン トランシーバーアダプター
The pulling sock simplifies the installation at a pulling force
The pulling sock simplifies the installation at a pulling force.

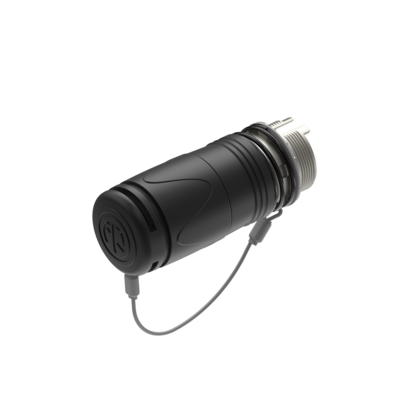

Noise cancelling rubber protection cover for opticalCON cable connectors, including front housing.
