opticalCON DUO HYBRID

オプティカルコンDUOシリーズは、シーリングカバーシステムにより、非接続時は光極をチリ・埃から自動的にカバーします。

嵌合部はPush-Pull方式のワンタッチロックで保護等級IP65を実現しています。オプティカルコネクター部は、コンベンショナルな2芯LC Duplexコネクターを使用し、それに加えて4極のメタルコネクターを組み合わせたハイブリッド仕様。シンプルな構造により保守メンテナンス性にすぐれています。

なお、オプティカルケーブルコネクターはケーブルをアッセンブルした形での販売です。

注1）品名はオプティカルケーブルの種類と長さで変わります。また、ケーブル径によりブッシングの形状が変わります
注2）受注生産品です。都度お問い合わせください

Features & Benefits

オプティカルコンマルチモード2芯ハイブリッドケーブルコネクター

・ハウジング：黒クロームメッキ
・オプティカルコネクター：LcDuplex
・ワイヤーコンタクト：金メッキ
・芯数：光2、ワイヤー4
・保護等級IP65同士の嵌合において防滴効果あり
・オプティカルコン・デュオシャーシNO2-4FDW-A / NO2-4FDW-1-Aでロック可能です
・本製品は、NEUTRIKブランドのコネクターとの組み合わせでのみ使用することを意図して設計されています

Downloads

Strichzeichnung NKO2_-A

pdf - 368.92 KB

Strichzeichnung NKO2_-A

dxf - 8.42 MB

BDA 520 V2 - opticalCON DUO Handling Instruction

pdf - 3.7 MB

opticalcon-duo-technical-paper-v4

pdf - 2.31 MB

NDS04 - opticalCON DUO ADVANCED HYBRID

pdf - 349.12 KB

opticalcon-availability

pdf - 586.23 KB

reference-projects---opticalcon

pdf - 4.96 MB

NEUTRIK opticalCON Guide – NF05 V30 – 202410

pdf - 43.46 MB

CB Test Certificate SE-103019M1

pdf - 143.2 KB

Technical Information

Product
Title	opticalCON DUO HYBRID
Gender	male

Electrical
Contact resistance	< 7 mΩ
Dielectric strength	1,5 kVdc
Insulation resistance	> 10 GΩ (initial)
Rated current per contact	3A
Rated voltage per contact	50V AC / 50Hz
	50V DC
	When operating outside the intended connection frequency, the electronic and electrical devices must be tuned to each other including the transmission path. The Neutrik Group accepts no liability in this case.

Mechanical
Cable retention	500 N
Insertion force	< 45 N
Withdrawal force	< 45 N
Lifetime (typ.)	5000 mating cycles
Wiresize	4 x 18 AWG
Locking device	Push-Pull

Material
Boot	Rubber (EPDM)
Bushing	Zinc diecast (ZnAl4Cu1)
Contacts	Brass (CuZn39Pb3)
Insert	Polyamide (PA 6, PBT 30 % GR, PBT 50 % GR)
Shell	Zinc diecast (ZnAl4Cu1)
Shell plating	Black chromium
Strain relief	Polyacetal (POM) (brass)

Environmental
Temperature range	Operating temperature -40 °C to +75 °C by relative humidity 93%
Flammability	UL94 V-0
Protection class	in mated condition IP65
Certification according to	IEC 61984 :2008
	UL 1977 :2016
	CSA C22.2 No 182.3 :2016

Optical
Insertion loss	< 0.4 dB / connection (PC)
Optical connector	LC-Duplex
Optical wiring	ISO / IEC 11801

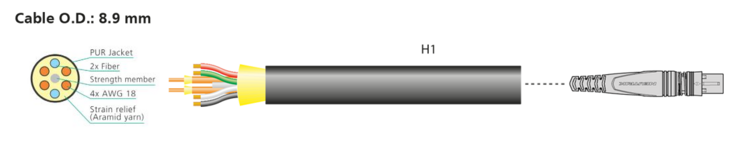

Mobile cable
Colour	black, matte
Core diameter	50 µm
Cladding diameter	125 µm
Comment	PUR
minimal bending radius	8.9 cm
Number of fibers	2
Cable retention	Aramid yarn
Strength member	GFK
Weigth	78 kg/km
Overal diameter	8.9 mm
