NTP3RC-B
neutrik-jp / 製品情報 / NTP3RC-B

NTP3RC-B

Download Data Sheet

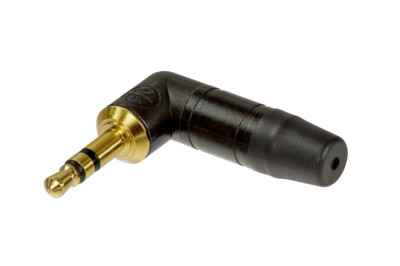

NTPシリーズは、90度L型の3.5㎜ステレオミニプラグ。

小型のボディながらも他シリーズ同様チャック方式を採用し、ケーブルを確実にクランプします。

Features & Benefits

フォーンプラグ NTPシリーズ ブラック

・コンタクト:金メッキ
・ハウジング:黒クロームメッキ
・適合ケーブル外径:φ2.0~4.5㎜
・信頼性の高いクランプ方法を採用

ntp3rc_1[1]

組み立ての際はDownloadsコーナーのアッセンブルガイドをご参照下さい。

Downloads
st-ntp3rc
dxf - 207.48 KB
st-ntp3rc-1
pdf - 29.67 KB
ステレオミニプラグアッセンブルガイド
pdf - 4.28 MB

Technical Information

Product
Title NTP3RC-B
Connection Type Plug
Gender male
Electrical
Contact resistance depends on mating connector mΩ
Dielectric strength 1 kVdc
Insulation resistance > 2 GΩ (initial)
Rated voltage <50 V
Mechanical
Cable O.D. 2 - 4.5 mm
Wiresize 0,22 mm²
Wiresize 24 AWG
Wiring Solder contacts
Material
Bushing Brass (CuZn39Pb3) + PU, black Cr
Contact plating 0.2 µm Au
Contacts Brass (CuZn39Pb3)
Insert Polyamide (PA 6.6 15 % GR)
Shell Zinc diecast (ZnAl4Cu1)
Shell plating Black chromium
Strain relief Polyacetal (POM)
Environmental
Solderability Complies with IEC 68-2-20
Temperature range -20 °C to +65 °C
