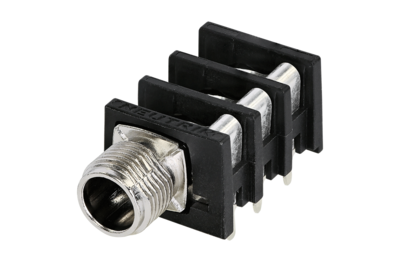

NRJ6HM-1
スリムジャックは水平基板取り付けタイプのフォーンジャックです。
取り付け用のナットは別売りになります。
Features & Benefits
スリムフォーンジャック
・3極、3スイッチ（S/SN/R/RN/T/TN） ステレオ仕様
・スイッチ：ノーマリング仕様（挿し込み時に接続解除）
・コンタクト：銀メッキ
・ノーズ：メタル製フルスレッド
・スリーブ：フロントパネル接地
Downloads
Technical Information
| Product | |
|---|---|
| Title | NRJ6HM-1 |
| Connection Type | Jack |
| Gender | female |
| Electrical | |
|---|---|
| Contact resistance | < 10 mΩ |
| Contact resistance | < 25 mΩ |
| Dielectric strength | 1 kVdc |
| Insulation resistance | ≥ 1 GΩ @ 500 V dc |
| Rated current per contact | 3 A |
| Rated current per contact | 0,50 A @ 50 V (Switch contact) |
| Switching contacts | 3 |
| Mechanical | |
|---|---|
| Insertion force | < 30 N |
| Withdrawal force | > 10 N |
| Lifetime | > 10000 mating cycles |
| Panel thickness | < 3 mm |
| Wiresize | |
| Wiring | Horizontal PCB mount |
| Locking device | Retention spring |
| Mounting direction | Rear mounting |
| Chassis shape | 10 mm |
| Material | |
|---|---|
| Cap / Nut / Washer | PA 6.6 15% GR |
| Contact plating | 2 µm Ag |
| Contacts | Bronze (CuSn6) |
| Shell | Polyamide (PA 6.6 30 % GR) UL 94 V0 |
| Thread | ZnAl4Cu1 |
| Environmental | |
|---|---|
| Standard compliance | EIA RS 453, IEC 60603-11 |
| Solderability | Complies with IEC 60068-2-20 |
| Temperature range | -25 °C to +70 °C |
