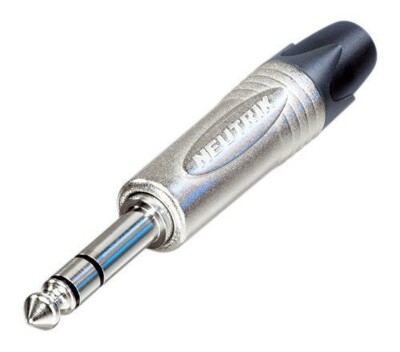

NP3X
PXシリーズは完全プロフェッショナル仕様のフォーンプラグです。
音質、耐久性に優れ、他シリーズ同様チャック方式を採用しケーブルを確実にクランプします。
さらにはそのスマートなデザインに人気が集まっています。
Selection of topics
製品の特長
ダウンロード
技術情報
アクセサリー
Features & Benefits
1/4"フォーンプラグ Xシリーズ シルバー
・コンタクト：ニッケルメッキ
・ハウジング：ニッケルメッキ
・フォーンジャック仕様：ステレオ
・対応ケーブル径：4～7mm
（5.5mm径以上のケーブルをお使いの場合は中のプラスティックパーツの一部を折ってお使い下さい。詳細はDownloadsのフォーンプラグアッセンブルガイドをご参照下さい。）
Technical Information
| Product | |
| Title | NP3X |
| Connection Type | Plug |
| Gender | male |
| Electrical | |
| Contact resistance | depends on mating connector mΩ |
| Dielectric strength | 1 kVdc |
| Insulation resistance | > 2 GΩ (initial) |
| Rated current per contact | depends on mating connector A |
| Rated voltage | < 50 V |
| Mechanical | |
| Cable O.D. | 4 - 7 mm |
| Lifetime | > 1000 mating cycles |
| Wiresize | 1 mm² |
| Wiresize | 18 AWG |
| Wiring | Solder contacts |
| Material | |
| Bushing | Polyacetal (POM) + PU |
| Contact plating | 2 µm Ni (Su) |
| Contacts | Brass (CuZn39Pb3) |
| Insert | Polyamide (PA 6.6 30 % GR) |
| Shell | Zinc diecast (ZnAl4Cu1) |
| Shell plating | Nickel |
| Strain relief | Polyacetal (POM) |
| Environmental | |
| Standard compliance | IEC 60603-11 / EIA RS-453 |
| Solderability | Complies with IEC 68-2-20 |
| Temperature range | -20 °C to +65 °C |
