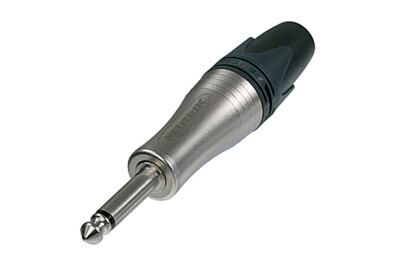

NP2XL
ジャンボプラグシリーズは外径10mmのケーブルに対応する1/4フォーンプラグです。
実績と信頼のPXシリーズに人間工学に基づいたデザインを足し算しました。
Features & Benefits
1/4" ジャンボプラグ 2極 10mm径ケーブル対応
・スタイリッシュで堅牢なデザインのダイキャストシェル
・対応ケーブル外径：8～10mm
Downloads
Technical Information
| Product | |
|---|---|
| Title | NP2XL |
| Electrical | |
|---|---|
| Contact resistance | ? mΩ depends on mating connector |
| Dielectric strength | 1 kVdc |
| Insulation resistance | > 2 GΩ (initial), ≥ 1 GΩ (after damp heat test) |
| Rated current per contact | ? A depends on mating connector |
| Rated voltage | < 50 V |
| Mechanical | |
|---|---|
| Cable O.D. | ≤ 10 mm |
| Lifetime | > 1000 mating cycles |
| Wiresize | 1 mm² |
| Wiresize | 18 AWG |
| Environmental | |
|---|---|
| Standard compliance | IEC 60603-11 / EIA RS-453 |
| Temperature range | -20 °C to +65 °C |
