NP2RX-B

NP2RX-B

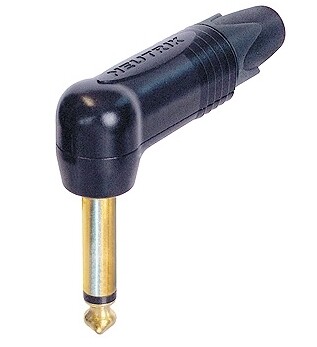

PRXシリーズは90度L型ボディのフォーンプラグです。

コンソール裏面など、狭い場所における結線や楽器用などに最適です。

PXシリーズ同様、そのスマートなデザインが人気の秘密です。

Download Data Sheet
Selection of topics
製品の特長 ダウンロード 技術情報 アクセサリー
Download Data Sheet

Features & Benefits

1/4"フォーンプラグ PRXシリーズ ブラック

・コンタクト:金メッキ
・ハウジング:黒クロームメッキ
・フォーンジャック仕様:モノラル
・対応ケーブル径:4~7mm
(5.5mm径以上のケーブルをお使いの場合は中のプラスティックパーツの一部を折ってお使い下さい。詳細はDownloadsのAssembly InstructionのパートDをご参照下さい。)

Downloads

  • Drawing NP3X
  • Drawing NP3X
  • Assembly Instruction - Professional Phone Plugs, right angle / PRX Series
  • Product Guide - Section Plugs and Jacks

Technical Information

Product
Title NP2RX-B
Connection Type Plug
Gender male
Electrical
Contact resistance depends on mating connector mΩ
Dielectric strength 1 kVdc
Insulation resistance > 2 GΩ (initial)
Rated current per contact depends on mating connector A
Rated voltage < 50 V
Mechanical
Cable O.D. 4 - 7 mm
Lifetime > 1000 mating cycles
Wiresize 1 mm²
Wiresize 18 AWG
Wiring Solder contacts
Material
Bushing Polyacetal (POM) + PU
Contact plating 0.2 µm Au
Contacts Brass (CuZn39Pb3)
Insert Polyamide (PA 6.6 30 % GR)
Shell Zinc diecast (ZnAl4Cu1)
Shell plating Black chromium
Strain relief Polyacetal (POM)
Environmental
Standard compliance IEC 60603-11 / EIA RS-453
Solderability Complies with IEC 68-2-20
Temperature range -20 °C to +65 °C

Accessories

BPX-0-9
BPX-*
BPX-L
BPX-L
HTX
HTXP
PXR
PXR-*
