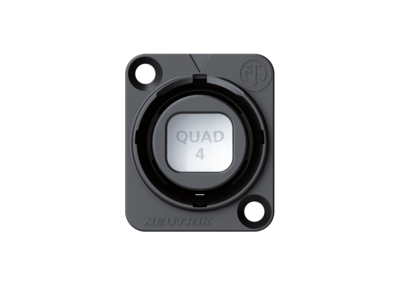

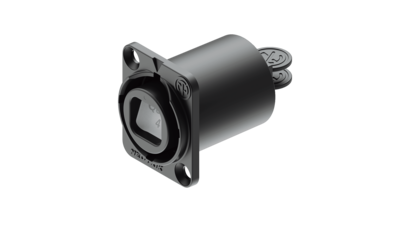

NO4FDW-A
Chassis connector, black chromium plating, front panel mount, IP65 ingress protection in mated condition with SCDP-*.
The chassis connector acts as a "feed-through" allowing simplified installations by connecting four conventional LCs on the rear. It is built in the standard D size shell and features an automatic sealing cover for maximum dust and dirt protection and a Push-Pull locking mechanism for safe connection.
- Rugged 4-channel Point-to-Point multichannel routing solution
- Laser protected metal shutter seals dust proof with two-component rubber gasket
- IP65 ingress protection in mated condition with SCDP-*

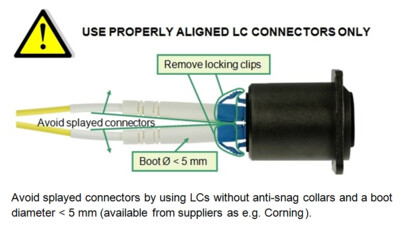

- Accommodates standard LC connectors on the rear for cost effective and simple installations
- Color coding with SCDP-* according to ANSI/TIA-568.3-D Standard
Multi mode – black
Single mode PC – blue
Single mode APC – green
Technical Information
| Product | |
|---|---|
| Title | NO4FDW-A |
| Gender | female |
| Mechanical | |
|---|---|
| Insertion force | < 45 N |
| Withdrawal force | < 45 N |
| Lifetime (typ.) | 5000 mating cycles |
| Wiresize | |
| Locking device | Push-Pull |
| Mounting direction | Front mounting |
| Chassis shape | D |
| Material | |
|---|---|
| Insert | Polyamide (PA 6, PBT 30 % GR, PBT 50 % GR) |
| Shell | Zinc diecast (ZnAl4Cu1) |
| Shell plating | Black chromium |
| Environmental | |
|---|---|
| Temperature range | -40 °C to +75 °C |
| Protection class | IP65 in mated condition in combination with SCDP-* |
| Optical | |
|---|---|
| Insertion loss | < 0.5 dB / connection |
opticalCON（オプティカルコン） セルフクリーニングキット
オプティカルコンQUAD レセプタクルコネクター(NO4FDW-A)用クリーニングサービスツール
Breakout-Adapter-Kit
opticalCON用ダミープラグ
オプティカルコン19インチラック 1U NZPFDを2枚取り付け可
オプティカルコン19インチラック 3U NZPFDを9枚取り付け可
Angled rack panel for D-shape connectors
オプティカルコン取付パネル（1穴） アングル付
オプティカルコン取付パネル（2穴） アングル付
オプティカルコン取付パネル アングル付 SC2連コネクター×2

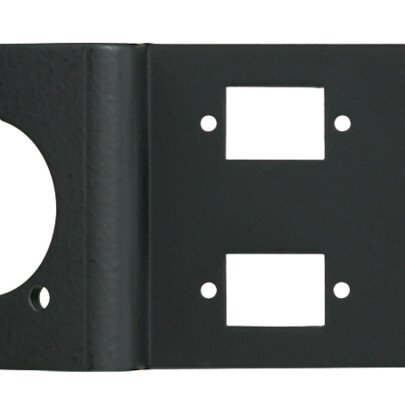

オプティカルコン取付パネル アングル付 SCシングルコネクター×4
