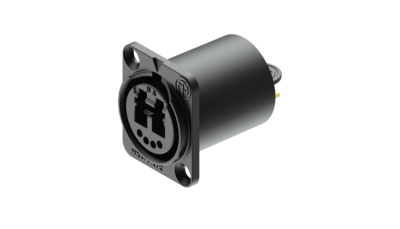

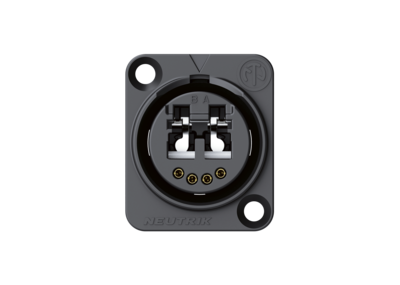

NO2-4FDW-A
オプティカルレセプタクルコネクター DUOシリーズ
・オプティカルコネクター：LcDuplex
・ハウジング：黒クロームメッキ
・ワイヤーコンタクト：金メッキ
・芯数：光×2、ワイヤー×4
・保護等級IP65同士の嵌合かつガスケット（SCDP）使用時において防滴効果あり
注1）ガスケットは別売りです
注2）SCDX使用時はガスケットが使用できません
- Suggested OEM equipment connector due to LC front compatibility
- Designed as feedthrough with automatic sealing shutter
- Shutter with silicone gasket protects optical connection from dust and dirt
- Accommodates standard LC connectors on the rear for simple installation
- Connection on the front side either by rugged opticalCON or standard LC connector
- The low cost of the chassis connector makes it a viable alternative to traditional connectors in fixed installations
- IP65 ingress protection in mated condition with SCDP-*
- Color coding with SCDP-* according to ANSI/TIA-568.3-D Standard:
Multimode - black
Single mode PC - blue
Single mode APC - green
Technical Information
| Product | |
|---|---|
| Title | NO2-4FDW-A |
| Gender | female |
| Electrical | |
|---|---|
| Contact resistance | < 7 mΩ |
| Dielectric strength | 1,5 kVdc |
| Insulation resistance | > 2 GΩ (initial) |
| Rated current per contact | 6 A |
| Rated voltage | < 50 V (1) |
| Mechanical | |
|---|---|
| Insertion force | < 45 N |
| Withdrawal force | < 45 N |
| Lifetime (typ.) | 5000 mating cycles |
| Locking force | 1000 N |
| Wiresize | |
| Locking device | Push-Pull |
| Mounting direction | Front mounting |
| Chassis shape | D |
| Material | |
|---|---|
| Contacts | Bronze (CuSn6) |
| Insert | Polyamide (PA 6, PBT 30 % GR, PBT 50 % GR) |
| Shell | Zinc diecast (ZnAl4Cu1) |
| Shell plating | Black chromium |
| Split sleeve | ceramics |
| Environmental | |
|---|---|
| Temperature range | -40 °C to +75 °C |
| Protection class | IP65 in mated condition in combination with SCDP-* |
| Optical | |
|---|---|
| Optical connector | LC-Duplex Feedthrough |
