NLT8MX-BAG
speakON（スピコン）STXシリーズは、過酷な環境下での使用を想定して特別に設計されたスピーカー・パワーアンプ接続用コネクターです。金属ハウジングと内部のガスケットにより高耐久性を持ち、4ピンでIP54、8ピンでIP50の保護等級に適合しています。また、ケーブルコネクターはオス－メスによる直接の延長が可能、レセプタクルコネクターのパネル取り付けサイズはEP互換です。
Features & Benefits

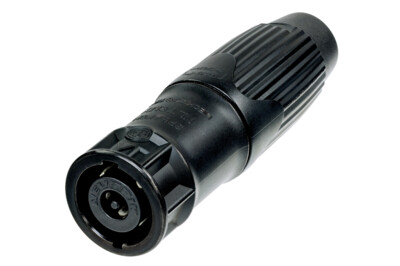

スピーカー用オス型ケーブルコネクター speakON STXシリーズ ブラック
・8コンタクト（スピーカー4回線）
・定格電流40A(rms)
・最大電線サイズ：6㎜2、10AWG
・適合ケーブル外径：φ8.0～20.0㎜
・コンタクト：銀メッキ
・ハウジング：黒クロームメッキ
・定格電流40A(rms)
・最大電線サイズ：6㎜2、10AWG
・適合ケーブル外径：φ8.0～20.0㎜
・コンタクト：銀メッキ
・ハウジング：黒クロームメッキ
Downloads
Technical Information
| Product | |
|---|---|
| Title | NLT8MX-BAG |
| Electrical | |
|---|---|
| Contact resistance | < 2 mΩ (after lifetime) mΩ |
| Dielectric strength | 4 kVdc (peak) |
| Insulation resistance | > 10 GΩ |
| Rated current per contact | 40 A rms continuous |
| Rated current per contact | 50 A audiosignal, duty cycle 50 % |
| Rated voltage | 250 V ac |
| Attention | speakON is NOT to be used as an AC mains or power supply connector! |
| Mechanical | |
|---|---|
| Cable O.D. | 8 - 20 mm |
| Cable retention | ≥ 220 N (subject to cable O.D. and material) |
| Lifetime | > 5000 mating cycles |
| Wiresize | 6 mm² |
| Wiresize | 10 AWG |
| Wiring | flat tabs for 1/4'' (FASTON® 6.3 x 0.8 mm) or soldering |
| Environmental | |
|---|---|
| Temperature range | -30 °C to +80 °C |
