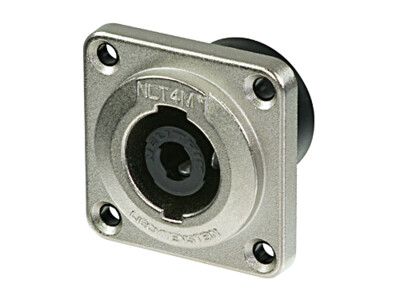

NLT4MD-V
speakON（スピコン）STXシリーズは、過酷な環境下での使用を想定して特別に設計されたスピーカー・パワーアンプ接続用コネクターです。金属ハウジングと内部のガスケットにより高耐久性を持ち、4ピンでIP54、8ピンでIP50の保護等級に適合しています。また、ケーブルコネクターはオス－メスによる直接の延長が可能、レセプタクルコネクターのパネル取り付けサイズはEP互換です。
Features & Benefits
スピーカー用オス型レセプタクルコネクター speakON STXシリーズ シルバー
・4コンタクト（スピーカー2回線）
・コンタクト：銀メッキ
・ハウジング：ニッケルメッキ
・定格電流40A(rms)
・取り付け推奨ネジ：A-SCREW-1-8（φ2.9×8mmタップネジ）
・コンタクト：銀メッキ
・ハウジング：ニッケルメッキ
・定格電流40A(rms)
・取り付け推奨ネジ：A-SCREW-1-8（φ2.9×8mmタップネジ）
Downloads
Technical Information
| Product | |
|---|---|
| Title | NLT4MD-V |
| Connection Type | speakON |
| Gender | male |
| Electrical | |
|---|---|
| Contact resistance | < 2 mΩ (after lifetime) |
| Dielectric strength | 4 kVdc (peak) |
| Insulation resistance | > 10 GΩ |
| Rated current per contact | 40 A rms continuous |
| Rated current per contact | 50 A audiosignal, duty cycle 50 % |
| Rated voltage | 250 V ac |
| Attention | speakON is NOT to be used as an AC mains or power supply connector! |
| Mechanical | |
|---|---|
| Lifetime | > 5000 mating cycles |
| Wiresize | |
| Wiring | vertical PCB mount |
| Locking device | Quick Lock |
| Mounting direction | Rear mounting |
| Chassis shape | square G-size flange |
| Layout | self tapping screw holes (A-Screw) |
| Material | |
|---|---|
| Contact plating | 4 µm Ag |
| Insert | Polyamide (PA 6 30 % GR) |
| Shell | Zinc diecast (ZnAl4Cu1) Ni |
| Contacts | Spring Copper (CuSn0.2) |
| Environmental | |
|---|---|
| Flammability | UL 94 HB |
| Protection class | IP 54 (mated condition) |
| Solderability | Complies with IEC 68-2-20 |
| Temperature range | -30 °C to +80 °C |
Accessories
audio
A-SCREW-1-8
φ2.9x8㎜タップネジ Aシリーズ ，Bシリーズ（3ピンを除く），FIシリーズ取付用
CAS-DUMMY
ダミープラグセット 専用ケース付き
audio
NDL
ダミープラグ speakON（スピコン）4ピン・powerCON（パワコン）20A レセプタクル用
audio
SCL
ダストカバー speakON（スピコン）・powerCON（パワコン） レセプタクル用
audio

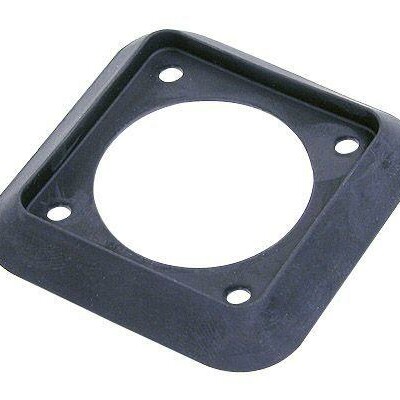

SCNLT
Gasket for speakON G-size housings for an airtight connection between chassis and frontpanel (also suitable for Amphenol EP cutouts)
