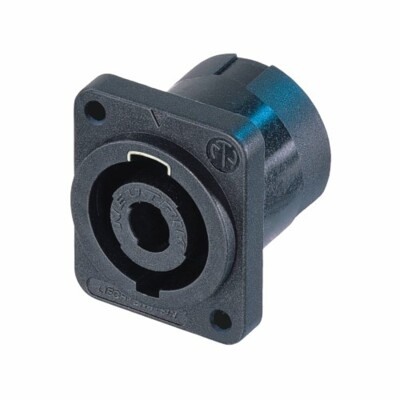

NL4MD-V-S

speakON（スピコン）は弊社独自の発想により開発されたプロ用音響機器のスピーカー・パワーアンプ接続用コネクターです。既に数多くの製品に採用実績があり、世界標準となっています。当レセプタクルシリーズはその中でもスタンダードラインに位置するレセプタクルタイプのコネクターです。高電流対応、高耐久性、さらには独自のロック機構により接続不良を防ぎ、音の現場で確実、忠実な信号伝達を行います。

Features & Benefits

スピーカー用レセプタクルコネクター　speakON 角型

・8コンタクト（スピーカー2回線）、NCC (Normally Closed Contact)
・speakONケーブルコネクターとの嵌合時時にスイッチがオープンとなる
・定格電流 20A rms
・取り付け穴：DLXシリーズと同様
・垂直基板取り付け用
・カラー：ブラック
・気密性の保有無し

NCC 常閉接点回路図

Downloads

speakon-flange-and-fastening-layout

pdf - 130.14 KB

speakon-wiring-suggestion

03 Section speakON PG EN 202202-V23

pdf - 5.55 MB

左

UL_Certificate (ECBT2.E135070)

Technical Information

Product
Title	NL4MD-V-S
Connection Type	speakON
Gender	male

Electrical
Contact resistance	≤ 3 mΩ (after lifetime)
Dielectric strength	4 kVdc (peak)
Insulation resistance	> 1 GΩ (after dampheat)
Rated current per contact	20 A rms continuous
Rated current per contact	40 A audiosignal, duty cycle 50 %
Rated voltage	250 V ac
Attention	speakON is NOT to be used as an AC mains or power supply connector!

Mechanical
Lifetime	> 5000 mating cycles
Wiresize
Wiring	vertical PCB mount
Locking device	Quick Lock
Chassis shape	D
Layout	standard hole position, self tapping screw holes (A-Screw)

Material
Contact plating	4 µm Ag
Contacts	Bronze (CuSn6)
Shell	Polyamide (PA 6 30 % GR) black

Environmental
Flammability	UL 94 HB
Solderability	Complies with IEC 68-2-20
Temperature range	-30 °C to +80 °C
