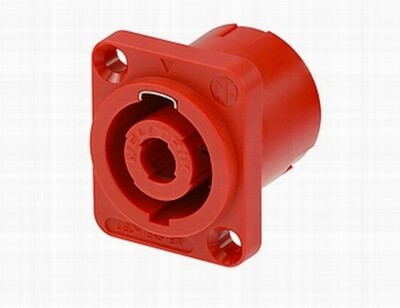

NL4MD-V-R
生産終了 - 後継機をご覧ください NL4MDXX-V
speakON（スピコン）は弊社独自の発想により開発されたプロ用音響機器のスピーカー・パワーアンプ接続用コネクターです。既に数多くの製品に採用実績があり、世界標準となっています。当レセプタクルシリーズはその中でもスタンダードラインに位置するレセプタクルタイプのコネクターです。高電流対応、高耐久性、さらには独自のロック機構により接続不良を防ぎ、音の現場で確実、忠実な信号伝達を行います。
Features & Benefits
スピーカー用レセプタクルコネクター speakON 角型
・4コンタクト（スピーカー2回線）
・定格電流 30A rms
・取り付け穴：DLXシリーズと同様
・垂直基板取り付け用
・カラー：レッド
・スピーカーに最適化された気密性を保有
・皿ネジタイプ
・定格電流 30A rms
・取り付け穴：DLXシリーズと同様
・垂直基板取り付け用
・カラー：レッド
・スピーカーに最適化された気密性を保有
・皿ネジタイプ
Downloads
Technical Information
| Product | |
|---|---|
| Title | NL4MD-V-R |
| Type | Chassis |
| Gender | male |
| Electrical | |
|---|---|
| Contact resistance | ≤ 3 mΩ (after lifetime) |
| Dielectric strength | 4 kVdc (peak) |
| Insulation resistance | > 1 GΩ (after dampheat) |
| Rated current per contact | 30 A rms continuous |
| Rated current per contact | 40 A audio signal, duty cycle 50% |
| Rated voltage | 250 V ac |
| ATTENTION | speakON is NOT to be used as an AC mains or power supply connector! |
| Mechanical | |
|---|---|
| Lifetime | > 5000 mating cycles |
| Wiresize | |
| Locking device | Quick Lock |
| Chassis shape | D |
| Layout | standard hole position, thru holes |
| Material | |
|---|---|
| Contact plating | 4 µm Ag |
| Contacts | Bronze (CuSn6) |
| Shell | Polyamide (6 30% GR) (red) |
| Environmental | |
|---|---|
| Flammability | UL 94 HB |
| Solderability | Complies with IEC 68-2-20 |
| Temperature range | -30 °C to +80 °C |
