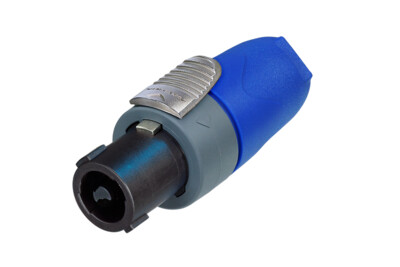

NL2FX
* 生産終了 *
speakON（スピコン）は弊社独自の発想により開発されたプロ用音響機器のスピーカー・パワーアンプ接続用コネクターです。
既に数多くの製品に採用実績があ り、世界標準となっています。
当SPXシリーズはその中でもスタンダードラインに位置するシリーズです。
高電流対応、高耐久性、さらには独自のロック機構 により接続不良を防ぎ、音の現場で確実、忠実な信号伝達を行います。
Features & Benefits
スピーカー用ケーブルコネクター speakON
・2コンタクト（スピーカー1回線）
・定格電流 32 A rms / 連続
・適合ケーブル外径：φ6.0～10.0㎜
・3つのパーツのみを使用し、はんだ不要のイージーアッセンブルを実現
・4コンタクトタイプのspeakONレセプタクルとの接続も可能（+1/-1のみ接続）
Downloads
Technical Information
| Product | |
|---|---|
| Title | NL2FX |
| Connection Type | speakON |
| Gender | female |
| Electrical | |
|---|---|
| Contact resistance | < 2 mΩ (after lifetime) |
| Dielectric strength | 4 kVdc (peak) |
| Insulation resistance | > 1 GΩ (after dampheat) |
| Rated current per contact | 32 A rms continuous |
| Rated voltage | 250 V ac |
| Attention | This product is strictly not intended for use as an AC mains or power supply connector! CAUTION: NOT FOR INTERRUPTING CURRENT |
| Mechanical | |
|---|---|
| Cable O.D. | 6 - 10 mm |
| Cable retention | ≥ 220 N (subject to cable O.D. and material) |
| Lifetime | > 5000 mating cycles |
| Wiresize | 1.5 - 4 mm² |
| Wiresize | 16 - 12 AWG |
| Wiring | screw type terminals or soldering |
| Locking device | Quick Lock (latch) |
| Material | |
|---|---|
| Contact plating | 4 µm Ag |
| Contacts | Brass (CuZn39Pb3) |
| Insert | Polyamide (PA 66) |
| Locking element | Zinc diecast (ZnAl4Cu1) |
| Shell | PBTP 20 % GR |
| Strain relief | Polyacetal (POM) |
| Environmental | |
|---|---|
| Flammability | UL 94 V-0 |
| Solderability | Complies with IEC 68-2-20 |
| Temperature range | -30 °C to +80 °C |
