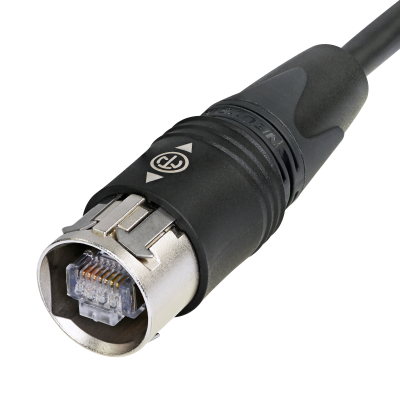

NE8MC6
neutrik-jp / 製品情報 / NKE6S-*

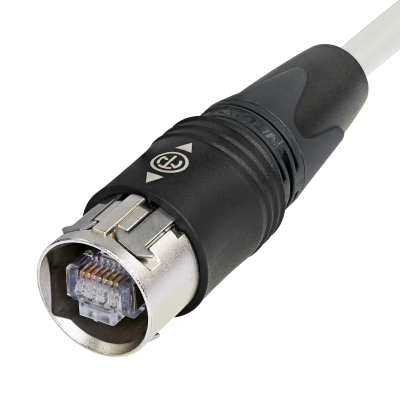

NKE6S-*

Download Data Sheet

etherCON(イーサコン)CAT6シリーズはギガビットイーサネットに対応した弊社オリジナルデザインのRJ45ケーブルコネクターです。ネットワーク時代の高速・高信頼性データ転送アプリケーション に最適です。ロッキング機構を持ち、ヘビーデューティーな用途に対応します。

Attention! Intermates ONLY with NE8FDY-C6* Cat 6 receptacles.
Not compatible with CAT5 and CAT6A chassis connectors.

Features & Benefits

RJ45コネクター イーサコンケーブル CAT6シリーズ

・カテゴリー6対応
・同シリーズのレセプタクル(SCDP付)との嵌合時に限り、保護等級IP65を発揮
・シールドシステムによりEMIを低減
・モジュラープラグおよびケーブルを含む

注1)CAT5シリーズ、CAT6Aシリーズのレセプタクルには対応致しません
注2)受注生産品です
注3)ケーブル長は1m、3m、5mです。その他の長さをご希望の場合、都度お問い合わせ下さい(最長45m)

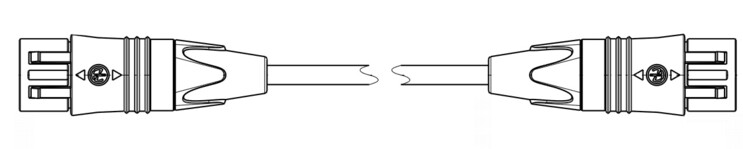

nke6s[1] NKE6S-* 両端プラグタイプ 3メートルでオーダーの場合品番はNKE6S-3となります

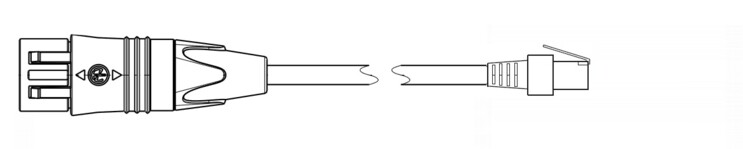

nke6s-woc[1] NKE6S-*-WOC 片側プラグタイプ(もう片側はRJ45のみ) 5メートルでオーダーの場合品番はNKE6S-5-WOCとなります
Downloads
nke6s-1
pdf - 58.34 KB
nke6s-1-1
dxf - 539.96 KB
ghmt-certificate
pdf - 52.36 KB

Technical Information

Product
Title NKE6S-*
Gender male
Electrical
Contact resistance < 10 mΩ
Dielectric strength 1 kVdc
Frequencyrange 1 - 250 MHz
Insulation resistance ≥ 0.5 GΩ
Rated current per contact 1,5 A
Rated voltage < 50 V
Mechanical
Insertion force ≤ 40 N
Withdrawal force ≤ 20 N
Lifetime > 1000 mating cycles
Wiresize 8 x AWG 27/7 mm²
Locking device Push-Pull
Material
Boot Polyurethan
Contact plating 0.7 µm Au over 1.2 µm Ni plating
Contacts Bronze (CuSn8)
Insert Polyamide (PA 6.6 30 % GR)
Shell Zinc diecast (ZnAl4Cu1)
Shell plating Nickel
Strain relief Polyacetal (POM)
Environmental
Flammability UL 94 HB
Standard compliance CAT6, Class E acc. TIA/EIA 586B, IEC11801, EN 50173
Protection class IP 65
Temperature range -10 °C to +60 °C
Ordering Information
NKE6S-* Both cable ends with cable plug carrier, e.g. NKE6S-3
NKE6S-*-WOC Only one cable end with cable plug carrier, e.g. NKE6S-3-WOC

* available lengths: 1 m, 2 m, 3 m, 5 m, 10 m, 30 m

NKE6S-*

NKE6S

NKE6S-*-WOC

NKE6S-WOC
