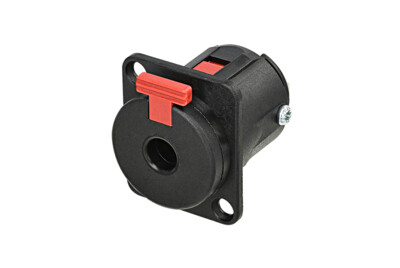

NJ3FP6P-BAG
FPシリーズはロック機構を持つレセプタクルタイプのフォーンジャックです。
パネル取り付け寸法はDLX及びDシリーズなどと互換性があり、同寸法のパネルに取り付けが可能です。
Features & Benefits
1/4"ロック機構付レセプタクルフォーンジャック FPシリーズ ブラック
・コンタクト：銀メッキ
・ハウジング：プラスチック
・適合ダストカバー：SCDX
・適合ダミープラグ：NDJ
・DLX取り付けサイズに対応
![dlx_panel[1]](https://jp.neutrik.s24.massiveart.at/uploads/media/500x/00/13890-dlx_panel%5B1%5D.png?v=1-0)
Downloads
Technical Information
| Product | |
|---|---|
| Title | NJ3FP6P-BAG |
| Connection Type | Jack |
| Gender | female |
| Electrical | |
|---|---|
| Contact resistance | < 6 mΩ (initial) |
| Dielectric strength | 1 kVdc |
| Insulation resistance | ≥ 1 GΩ @ 500 V dc |
| Rated current per contact | 10 A |
| Mechanical | |
|---|---|
| Insertion force | < 30 N |
| Withdrawal force | < 20 N |
| Lifetime | > 10000 mating cycles |
| Locking force | > 80 N |
| Wiresize | 1 mm² |
| Wiresize | 18 AWG |
| Wiring | Solder contacts |
| Locking device | Retention spring |
| Mounting direction | Front mounting |
| Chassis shape | D |
| Material | |
|---|---|
| Contact plating | 2 µm Ag |
| Contacts | Copper alloy (CuSn6) (Ground) |
| Insert | Polyamide (PA 6.6 30 % GR) UL94 V-0 |
| Shell | Polyamide (PA 6.6 30 % GR) |
| Shell plating | Black plastic |
| Strain relief | Polyacetal (POM) |
| Environmental | |
|---|---|
| Standard compliance | EIA RS 453, IEC 60603-11 |
| Solderability | Complies with IEC 60068-2-20 |
| Temperature range | -25 °C to +70 °C |
