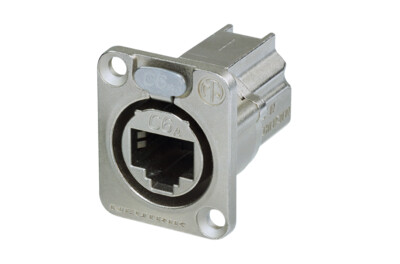

NE8FDX-P6
etherCON（イーサコン）は、弊社オリジナルデザインのRJ45コネクターです。
これからのネットワーク時代の高信頼性データ伝送アプリケーションに最適です。
XLRタイプコネクターと同様にラッチロック機構を持ち、ヘビーデューティーな用途に対応します。
CAT5・CAT6シリーズとは別に10ギガビットイーサネット、カテゴリ6A対応のCAT6Aシリーズが新たにラインナップに加わりました。
Features & Benefits
RJ45コネクター イーサコンレセプタクル CAT6Aシリーズ
・ご好評のラッチロック構造を採用
・CAT6A対応（ISO/IEC 11801、TIA/EIA 568-C.2準拠）
・PoE++（Power over Ethernet）対応（IEEE802.3bt Type4準拠）
・フィードスルータイプ
・弊社イーサコンCAT5シリーズと互換あり
・フルメタルボディにより万全のノイズ対策を実現
・DLX取り付けサイズに対応
※イーサコンCAT6シリーズとの互換はございません
Technical Information
| Product | |
|---|---|
| Title | NE8FDX-P6 |
| Gender | female |
| Electrical | |
|---|---|
| Dielectric strength | 1 kVdc |
| Insulation resistance | > 0.5 GΩ |
| Rated current per contact | 1.5 A |
| Rated voltage | ≤ 57 V |
| Transmission performance | CAT6A acc. to TIA/EIA 568C channel specifications CLASS EA acc. to ISO/IEC 11801 channel specifications |
| Power over Ethernet | PoE type 4 class 8 (100W) acc. IEEE 802.3bt |
| Mechanical | |
|---|---|
| Lifetime | > 1000 mating cycles |
| Wiresize | |
| Wiring | Feedthrough |
| Locking device | Latch lock |
| Mounting direction | Front mounting |
| Material | |
|---|---|
| Contact plating | Au |
| Shell | Zinc diecast (ZnAl4Cu1) |
| Shell plating | Nickel |
| Locking element plating | Nickel |
| Environmental | |
|---|---|
| Flammability | UL 94 V-0 EN 45545 R26 |
| Temperature range | -40 °C to + 70 °C |
| Standard compliance | ISO/IEC 11801-1 Ed. 1.0 (2017-11) IEC 60603-7-3 Ed.2.0 (2010-04) IEC 60512-99-002 Ed.2.0 (2022-01) IEC 60512-9-3 (2011-06) EN 45545-2:2020+A1:2023 (R26, clause 4.2, clause 4.3.2) |
