NE8FDV-SE

Download Data Sheet

etherCON（イーサコン）Dシリーズは、弊社製CAT5シリーズケーブルコネクター（NE8MC*）に対応したDLXシリーズ取り付けサイズのRJ45レセプタクルコネクターです。

ネットワーク時代の高信頼性データ転送アプリケーションに最適です。XLRタイプコネクターと同様にラッチロック機構を持ち、ヘビーデューティーな用途に対応します。

Features & Benefits

RJ45コネクター　イーサコンレセプタクル　Dシリーズ　垂直基板取付用

・カテゴリ5対応
・SE8FDセットモデル
・対応モデル（NE8MC-1、NE8MC-B-1）との嵌合時に限り、保護等級IP54を発揮
・弊社製CAT5シリーズコネクター（NE8MC*）、RJ45に準拠したコネクターに対応
・DLXシリーズ取り付けサイズ
・取り付けネジ付属なし

Downloads
3d-ne8fdv-se
stp - 147.52 KB
ne8fdv-se
dxf - 441.69 KB
ne8fdv-se-1
pdf - 73.37 KB

Technical Information

Product
Title NE8FDV-SE
Gender female
Electrical
Contact resistance < 50 mΩ
Dielectric strength 1 kVdc
Frequencyrange 1 - 100 MHz
Insulation resistance > 0.5 GΩ
Rated current per contact 1.5 A
Rated voltage ≤ 57 V
Transmission performance CAT5e acc. to TIA/EIA 568C channel specifications
CLASS D acc. to ISO/IEC 11801 channel specifications
Power over Ethernet PoE type 4 class 8 (100W) acc. IEEE 802.3bt
Mechanical
Insertion force ≤ 20 N
Withdrawal force ≤ 20 N
Lifetime > 1000 mating cycles
Panel thickness 2 mm - 4 mm , 0.08" - 0.16"
Wiresize
Wiring vertical PCB mount
Locking device Latch lock
Material
Contact plating 0.2 µm Au over Ni plating
Contacts Bronze (CuSn8)
Insert PBTP 15 % GR
Shell Zinc diecast (ZnAl4Cu1)
Shell plating Chromium
Environmental
Flammability UL 94 V-0
Solderability Complies with IEC 68-2-20
Temperature range -30°C to +80 °C
Standard compliance ISO/IEC 11801-1 Ed. 1.0 (2017-11)
IEC 60603-7-3 Ed.2.0 (2010-04)
IEC 60512-99-002 Ed.2.0 (2022-01)
IEC 60512-9-3 (2011-06)
Accessories
E-SCREW1-12 B

Black self-tapping PLASTITE®* screw 2.9x1.06 tri-rondular configurations, 12 mm long, countersunk *PLASTITE® is a registered trademark of SFS Unimarket

E-SCREW1-12NI

Nickel self-tapping PLASTITE® screw 2.9 x 1.06 tri-rondular configuration, 12 mm long, countersunk

SCCD-W

バネ付きレセプタクルカバー　DLXシリーズ取付サイズ用
Features & Benfits
  • In combination with NE8MC-1 waterproof according to IP54
  • Accommodates NE8MC* or any standard RJ45 plug
  • Complies with Class D according to TIA / EIA 568B and ISO / IEC 11801 standard
  • Approved latch lock system
  • Mountable from the front of the panel
  • Ground-panel connection

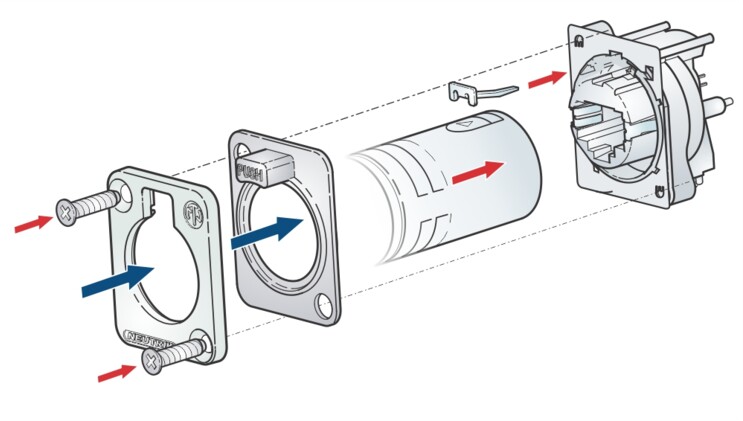

etherCON NE8FDV-SE

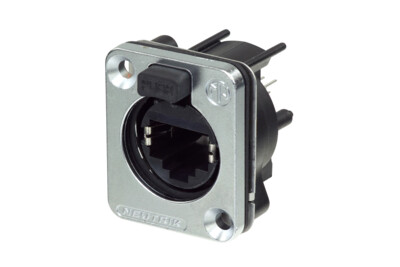

etherCON NE8FDV-SE
