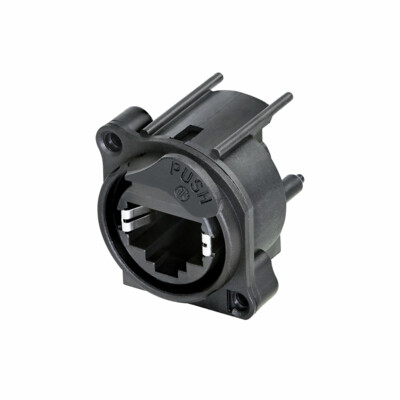

NE8FAH-ESD
イーサコンESD(静電気放電対策)シリーズ 水平基板取付用
etherCON（イーサコン）Aシリーズは、弊社製CAT5シリーズケーブルコネクター（NE8MC*）に対応したプラスチックリングタイプのRJ45レセプタクルコネクターです。XLRタイプコネクターと同様にラッチロック機構を持ち、ヘビーデューティーな用途に対応します。
このESDシリーズはAシリーズに更にESD対策を施しました。ラッチレバーを絶縁素材にした為帯電状態での挿抜でも回路にダメージを与えることはありません。また、金属製のラッチレバーはときとしてアンテナの役割をして機器内部からのEMCを外部に拡散する事があります。樹脂製のラッチレバーを採用することでEMCのリスクを低減することにも成功しました。
また、樹脂を使用するAシリーズは最も省スペースでコストパフォーマンスに優れています。
製品の特長
- 堅牢なイーサコンNE8MX*または標準RJ45プラグに対応
- 世界に認められたラッチロックシステム
- 最も省スペースでコストパフォーマンスに優れる
- パネルグランドに絶縁
- UL94 V-0の難燃性を保有
- TIA / EIA 568B and ISO / IEC 11801クラスＤに準拠
- 絶縁素材によるESD(静電気放電)対策
- 標準的なラッチレバーと比較して縦方向のスペースを節約
- 無光沢のラッチレバーを採用することで光の反射を抑制
ダウンロード
Technical Information
| Product | |
|---|---|
| Title | NE8FAH-ESD |
| Connection Type | RJ45 |
| Number of contacts | 8 |
| Gender | Female |
| Electrical | |
|---|---|
| Contact resistance | < 50 mΩ |
| Dielectric strength | 1 kVdc |
| Frequency range | 1 - 100 MHz |
| Insulation resistance | > 0.5 GΩ |
| Rated current per contact | 1,5 A |
| Rated voltage | < 50 V |
| Transmission performance | Class D |
| Standard compliance | TIA/EIA 586B, IEC11801 |
| Mechanical | |
|---|---|
| Insertion force | ≤ 20 N |
| Withdrawal force | ≤ 20 N |
| Lifetime | > 1000 mating cycles |
| Panel thickness | max. 3 mm (0.12'') |
| Wiring | Horizontal PCB mount |
| Locking device | Latch lock |
| Mounting direction | Rear mounting |
| Chassis shape | A |
| Mounting | A-Screw |
| Material | |
|---|---|
| Contact plating | 0.2 µm Au over Ni plating |
| Contacts | Bronze (CuSn8) |
| Insert | PBTP 15 % GR |
| Shell | PBTP 15 % GR |
| Environmental | |
|---|---|
| Flammability according to UL 94 | V-0 |
| Protection class according to IEC 60529 | IP 40 |
| Pollution degree according to IEC 60664-1 | Pollution degree 2 |
| Solderability | Complies with IEC 60068-2-20 |
| Temperature range | -30 °C to +80 °C |
| Maximum operating temperature | +40 °C |
