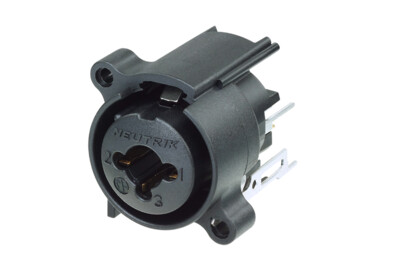

NCJ6FA-V-0
コンボAシリーズはXLRタイプ（3ピン）と1/4"フォーンジャックを共用できる、弊社オリジナルのレセプタクルコネクターです。
XLRタイプとフォーンを兼用するため、基板・パネル面の省スペース化が可能です。垂直基板用、水平基板用をご用意。
また高いデザイン性を兼ね揃え、数多くの音楽機器への採用実績があります。
Features & Benefits
XLRタイプレセプタクルコネクター コンボAシリーズ 垂直基板用
・ラッチロック：無
・XLR側コンタクト：金メッキ
・Jack側コンタクト：銀メッキ
・フォーンジャック仕様：ステレオ
・取り付け推奨ネジ：φ2.9×8㎜タップネジ
Downloads
Technical Information
| Product | |
|---|---|
| Title | NCJ6FA-V-0 |
| Connection Type | Combo |
| Gender | female |
| Electrical | |
|---|---|
| Contact resistance | < 10 mΩ (XLR) |
| Contact resistance | < 10 mΩ (jack) |
| Dielectric strength | 1,5 kVdc |
| Insulation resistance | > 10 GΩ (initial) |
| Rated current per contact | 3 A (XLR) |
| Rated current per contact | 3 A (Jack) |
| Rated voltage | < 50 V |
| Mechanical | |
|---|---|
| Insertion force | ≤ 20 N |
| Withdrawal force | ≤ 20 N |
| Lifetime | > 1000 mating cycles |
| Locking force | > 20 N separating force |
| Panel thickness | max. 3 mm (0.12'') |
| Wiresize | |
| Wiring | vertical PCB mount |
| Locking device | Retention spring |
| Mounting direction | Rear mounting |
| Mounting screw | A-screw |
| Material | |
|---|---|
| Contact plating | gal 0.2 µm AuCo (XLR), gal 0.2 µm Ag (Jack RS), Palladium, 0.1 µm Pd over 3 µm NiP |
| Contacts | Bronze (CuSn6) |
| Insert | Polyamide (PA66) |
| Locking element | Steel Ck67 |
| Environmental | |
|---|---|
| Flammability | UL 94 V-0 |
| Solderability | Complies with IEC 68-2-20 |
| Temperature range | -30 °C to +80 °C |
