1/2
NCJ5FI-S
3FIシリーズはXLRタイプ（3ピン）と1/4"フォーンジャックを共用できる、弊社オリジナルのレセプタクルコネクターです。
XLRタイプとフォーンが兼用のため、基板・パネル面の省スペース化が可能です。
また、垂直基板用、水平基板用、ケーブルはんだ付け用の3タイプのラインナップにより様々な設計に対応します。
Features & Benefits
XLRタイプレセプタクルコネクター コンボFIシリーズ はんだ付け用
・ラッチロック：有
・フォーンジャック仕様：モノラル
・XLR側コンタクト：金メッキ
・Jack側コンタクト：銀メッキ
・取り付け推奨ネジ：φ2.9×φ8㎜タップネジ
Technical Information
| Product | |
|---|---|
| Title | NCJ5FI-S |
| Connection Type | Combo |
| Gender | female |
| Electrical | |
|---|---|
| Contact resistance | < 10 mΩ (XLR) |
| Contact resistance | < 20 mΩ (jack) |
| Dielectric strength | 1,5 kVdc |
| Insulation resistance | > 2 GΩ (initial) |
| Rated current per contact | 7,5 A (XLR) |
| Rated current per contact | 7,5 A (Jack) |
| Rated voltage | < 50 V |
| Mechanical | |
|---|---|
| Insertion force | ≤ 25 N |
| Withdrawal force | ≤ 25 N |
| Lifetime | > 1000 mating cycles |
| Panel thickness | max. 7 mm 0.27" |
| Wiresize | |
| Mounting direction | Rear mounting |
| Material | |
|---|---|
| Contact plating | 0.2 µm Au hard alloy over 2 µm Ni |
| Contacts | Bronze (CuSn6) |
| Insert | PA66 |
| Locking element | Steel Ck67 |
| Locking element plating | Nickel |
| Environmental | |
|---|---|
| Flammability | UL 94 V-0 |
| Temperature range | -30 °C to +80 °C |
Accessories

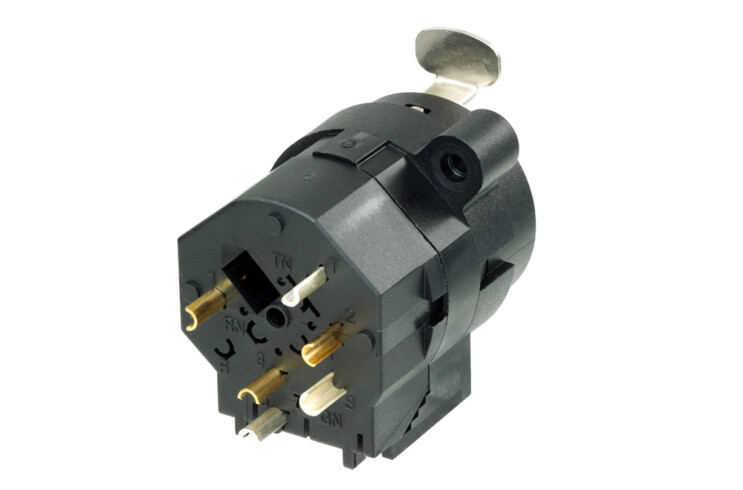

NCJ5FI-S rear
