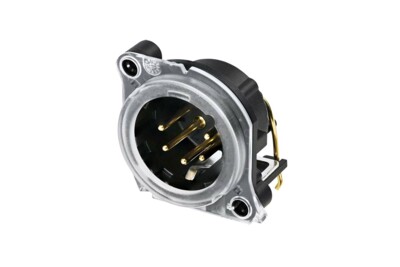

NC5MAH-LR
XLRタイプオス型5ピンレセプタクルコネクター
haloシリーズ
電気的に使用される部品以外を全て樹脂製としたAシリーズは省スペースでコストパフォマンスに優れた設計となっています。このhaloシリーズはそのAシリーズにLEDパイプの代わりとなるライトリングを備え、ご採用の機器に視認性の高いLEDインジケーターを提供します。
ライトリングは『映え』を意識した機器に最適です。
製品の特長
『映え』と視認性を意識したライトリング
・ハウジング：プラスチック製
難燃性を高めたUL94 V-0素材を使用
・コンタクト：金メッキ
強度を高めた金メッキを使用
・ラッチロック：スチール製
・ライトリング：
ライトパイプと比較して視認性が向上
左右2箇所に光の受け口を装備（2種類のLEDを使用可能）
※LEDライトパイプ用の穴を開ける必要はありません
・ラッチレバー：
静電気に強い樹脂製ラッチレバーを採用
マットな質感で、光の反射を防止
斜めタイプにより水平方向のスペース削減を実現
※プッシュエリアが大きくなり、操作性が向上しました
・最小のXLRレセプタクル、最高の実装密度
注：光漏れ (クロストーク) を避けるため、エンクロージャ内に壁を設置しない場合は
複数のコネクタの中心間距離を46mm以上にしてください
ダウンロード
Technical Information
| Product | |
|---|---|
| Title | NC5MAH-LR |
| Connection type | XLR |
| Number of contacts | 5 |
| Gender | Male |
| Electrical | |
|---|---|
| Capacitance between contacts | ≤7 pF |
| Contact resistance | ≤ 6 mΩ |
| Dielectric strength | 1,5 kVdc |
| Insulation resistance | > 10 GΩ (initial) |
| Rated current per contact | 3 A |
| Rated voltage | 50 V |
| Grounding options | connector shell and front panel, no connection to Pin 1 |
| Mechanical | |
|---|---|
| Insertion force | ≤ 20 N |
| Withdrawal force | ≤ 20 N |
| Lifetime | > 1000 mating cycles |
| Wiring | Horizontal PCB mount |
| Locking device | Latch lock |
| Mounting direction | Rear mounting |
| Chassis shape | A |
| Mechanical endurance | COC |
| Material | |
|---|---|
| Contacts | Bronze |
| Insert | Polyamide |
| Environmental | |
|---|---|
| Flammability according to UL 94 | V-0 |
| Standard compliance considered during design | IEC 61076-2-103 |
| Protection class according to IEC 60529 | IP 40 |
| Pollution degree according to IEC 60664-1 | Pollution degree 2 |
| Solderability | Complies with IEC 60068-2-20 |
| Temperature range | -30 °C to +80 °C |
| Maximum operating temperature | +80 °C |
