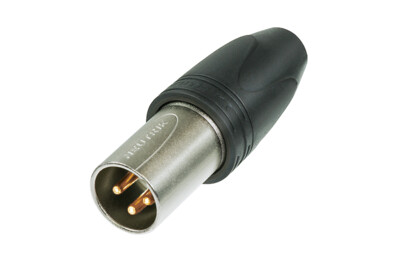

NC3MXX-HD-D
XLRタイプオス型3ピンケーブルコネクター
XX-HDシリーズ シルバー
XX-HD（Heavy duty）シリーズは定番のXXシリーズを屋外仕様にしたモデルです。野外録音・コンサートなど、悪条件下での使用に対応。XX-HDシリーズもしくはMPR-HDシリーズと嵌合させることで防滴・防塵（IP65）性能を発揮します。また、コンタクトには金メッキを標準装備しています。
製品の特長
・コンタクト：金メッキ
・ハウジング：ニッケルメッキ・防滴型
・保護等級 IP65（嵌合時）
・適合ケーブル外径：Ф4.0～8.0mm
注）バルクパックでの販売となります。
ダウンロード
Technical Information
| Product | |
|---|---|
| Title | NC3MXX-HD-D |
| Connection Type | XLR |
| Gender | male |
| Electrical | |
|---|---|
| Capacitance between contacts | ≤ 4 pF |
| Contact resistance | ≤ 3 mΩ |
| Dielectric strength | 1,5 kVdc |
| Insulation resistance | > 10 GΩ (initial) |
| Rated current per contact | 16 A |
| Rated voltage | < 50 V |
| Mechanical | |
|---|---|
| Cable O.D. | 6.0 - 8.0 mm |
| Insertion force | ≤ 20 N |
| Withdrawal force | ≤ 20 N |
| Lifetime | > 1000 mating cycles |
| Wiresize | max. 2.5 mm² |
| Wiresize | max. 14 AWG |
| Wiring | Solder contacts |
| Locking device | Latch lock |
| Material | |
|---|---|
| Boot | Polyurethan |
| Contact plating | 0.2 µm Au hard alloy over 2 µm Ni |
| Contacts | Brass (CuZn39Pb3) |
| Insert | Polyamide (PA66) |
| Locking element | Zinc diecast (ZnAl4Cu1) / Ck 67 (spring) |
| Shell | Zinc diecast (ZnAl4Cu1) |
| Shell plating | Black chromium |
| Strain relief | Polyacetal (POM) |
| Sealing jacket | EPDM |
| Environmental | |
|---|---|
| Flammability | UL 94 V-0 |
| Standard compliance | IEC 61076-2-103 |
| Solderability | Complies with IEC 68-2-20 |
| Temperature range | -30 °C to +80 °C |
