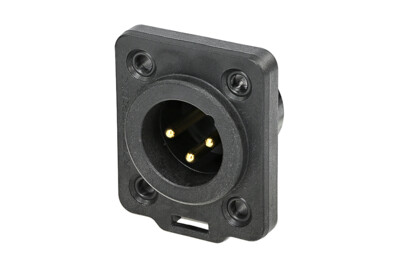

NC3MDX-TOP
XLRタイプオス型3ピンレセプタクルコネクター TOPシリーズ
TOP（True Outdoor Protection）シリーズはXLR-HDシリーズと嵌合互換を持ち、保護等級IP65に加え、紫外線に対する対抗性(UL 50E認定)を高めました。PAシステム、デジタルサイネージ、照明等のエンターテインメント機器に最適です。
製品の特長
・過酷で過酷な環境に対応したヘビーデューティな密閉型XLRコネクタ
・耐衝撃性と耐耐紫外線に優れた素材を使用
・保護等級IP65
・UL 50E認定
・ケーブルコネクターとの篏合/非篏合にかかわらず防塵と防滴効果を有します
（必ず4隅の規定トルクでねじ締めして下さい。）
・耐衝撃性と耐耐紫外線に優れた素材を使用
・保護等級IP65
・UL 50E認定
・ケーブルコネクターとの篏合/非篏合にかかわらず防塵と防滴効果を有します
（必ず4隅の規定トルクでねじ締めして下さい。）
ダウンロード
Technical Information
| Product | |
|---|---|
| Title | NC3MDX-TOP |
| Connection Type | XLR |
| Gender | male |
| Electrical | |
|---|---|
| Capacitance between contacts | ≤ 4 pF |
| Contact resistance | ≤ 5 mΩ |
| Dielectric strength | 1,5 kVdc |
| Insulation resistance | > 10 GΩ (initial) |
| Rated current per contact | 16 A |
| Rated voltage | < 50 V |
| Mechanical | |
|---|---|
| Insertion force | ≤ 20 N |
| Withdrawal force | ≤ 20 N |
| Lifetime | > 5000 mating cycles |
| Wiring | Solder contacts |
| Locking device | Latch lock |
| Mounting direction | Front mounting |
| Chassis shape | D |
| Material | |
|---|---|
| Contact plating | 0.2 µm Au over 2 µm Ni |
| Contacts | Brass (CuZn39Pb3) |
| Insert | Polyamide (PA 6.6 30 % GR) |
| Locking element | Stainless steel |
| Gasket | TPE |
| Shell | Polyamide (PA 6.6 30 % GR) |
| Environmental | |
|---|---|
| Flammability | UL94 V-0 |
| Standard compliance | IEC 61076-2-103 |
| Protection class | IP65 |
| Solderability | Complies with IEC 68-2-20 |
| Temperature range | -30 °C to +80 °C |
