NC3MD-LX-WT
フルメタルハウジングを使用した高信頼性レセプタクルコネクター「DLシリーズ」がさらに性能を高め「DLXシリーズ」へと生まれ変わりました。
より確かな接地を実現するための「2点接地仕様」を採用。また新設計のハウジングは特にRFノイズへの対策に向けられ、総合的に対ノイズ性能を飛躍的に改善。
次世代の幅広いアプリケーションに対応します。
Features & Benefits

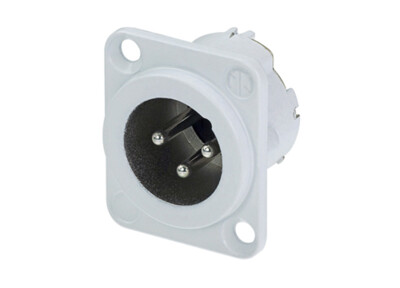

XLRタイプオス型3ピンレセプタクルコネクター DLXシリーズ ホワイト
・コンタクト：銀メッキ
・ハウジング：ホワイト塗装
注）受注生産品となります。
Downloads
Technical Information
| Product | |
|---|---|
| Title | NC3MD-LX-WT |
| Connection Type | XLR |
| Gender | male |
| Electrical | |
|---|---|
| Capacitance between contacts | ≤ 4 pF |
| Contact resistance | ≤ 5 mΩ |
| Dielectric strength | 1,5 kVdc |
| Insulation resistance | > 10 GΩ |
| Rated current per contact | 16 A |
| Rated voltage | < 50 V |
| Mechanical | |
|---|---|
| Insertion force | ≤ 20 N |
| Withdrawal force | ≤ 20 N |
| Lifetime | > 1000 mating cycles |
| Wiresize | max. 2.5 mm² |
| Wiresize | max. 14 AWG |
| Wiring | Solder contacts |
| Locking device | Latch lock |
| Chassis shape | D |
| Material | |
|---|---|
| Contact plating | 2 µm Ag |
| Contacts | Brass (CuZn35Pb2) |
| Insert | Polyamide (PA66) |
| Locking element | Steel Ck67 |
| Shell | Zinc diecast (ZnAl4Cu1) |
| Shell plating | White painted |
| Environmental | |
|---|---|
| Flammability | UL 94 V-0 |
